Kuidas saab 150 KVA kuivtüüpi isolatsioonitrafo parandada ohutut ja paindlikku energiajaotust

Artikli kokkuvõte:Õigesti valitud trafo võib oluliselt muuta toitejaotuse ohutust, pinge muundamist, seadmete ühilduvust ja töökoha töökindlust. The150KVA kuivtüüpi isolatsioonitrafoalatesGUANGBIAANon mõeldud rakendustele, mis nõuavad elektrilist isolatsiooni ja madalpinge jaotust, millel on 480 V sisend, 400 V kolmefaasiline ja 230 V ühefaasiline väljund, täis vaskmähised, Delta-Star ühendus, IP43 roostevabast terasest korpus, automaatne ventilaatori jahutus ja MCCB kaitse. See artikkel selgitab selle konfiguratsiooni, tööpõhimõtteid, rakendusstsenaariume, tehnilisi kaalutlusi ja valikutegureid tööstus- ja ehitusprojektide jaoks.

Sisukord

1. Mis on 150KVA kuivtüüpi isolatsioonitrafo?
2. Millised on peamised tehnilised andmed?
3. Milliseid eeliseid see trafo pakub?
4. Kus seda kasutada saab?
5. Kuidas valida õige konfiguratsioon?
6. Kuidas seda võrrelda teiste trafovalikutega?
7. Kuidas seda toodetakse ja testitakse?
8. Korduma kippuvad küsimused
9. Kas vajate kohandatud trafolahendust?

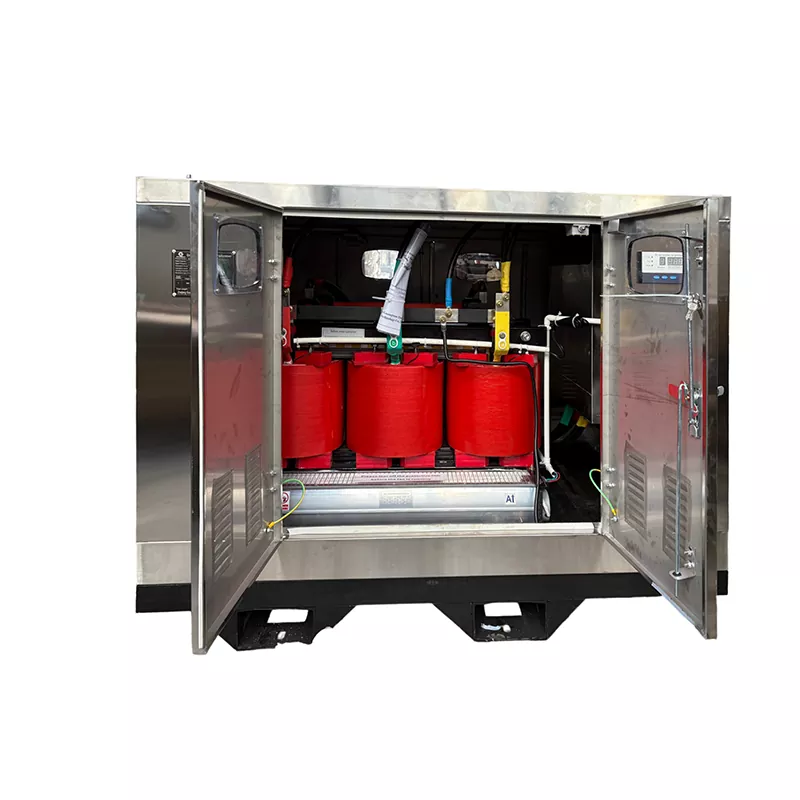

Mis on 150KVA kuivtüüpi isolatsioonitrafo?

150 KVA kuivtüüpi isolatsioonitrafo on kolmefaasiline trafo, mis on loodud elektriisolatsiooni tagamiseks, teisendades samal ajal sissetuleva võimsuse nõutavale madalpinge jaotustasemele. Erinevalt õliga sukeldatud trafodest kasutavad kuivtüüpi konstruktsioonid pigem tahket isolatsiooni ja õhupõhist jahutusseadet, mitte isolatsiooniõli, mistõttu need sobivad eriti hästi sisepaigaldisteks ja valitud tööstus- või ehituskeskkondadeks.

GUANGBIAANI konfiguratsioon kasutab a480 V liinipinge sisendja annab400 V kolmefaasiline ja 230 V ühefaasiline väljund. Selle Delta-Star (Δ-Y) mähisühendus võimaldab sekundaarsel küljel luua neutraalpunkti ühefaasilise jaotuse jaoks, toetades samal ajal kolmefaasilisi koormusi.

150 kVA nimivõimsusega trafo suudab teenindada masinaid ja elektrilisi lisakoormusi, kui objekti tegelik vajadus, käivitusvool, võimsustegur, koormustegur ja samaaegne töö on õigesti arvutatud.

Millised on peamised tehnilised andmed?

Elektrilise konfiguratsiooni mõistmine enne trafo ostmist on oluline, sest pinge, sagedus, faaside paigutus, korpuse kaitse, mähise materjal ja jahutusmeetod mõjutavad süsteemi ühilduvust.

See konfiguratsioon on eriti praktiline, kui üks toiteallikas peab toetama nii kolmefaasilisi masinaid kui ka ühefaasilisi abiseadmeid. Andmesildi võimsust ei tohiks siiski käsitleda märgina, et iga ühendatud seade võib samaaegselt töötada täisnimivõimsusel.

Milliseid eeliseid see trafo pakub?

Elektriisolatsioon allavoolu koormuste jaoks

Isolatsioon eraldab primaar- ja sekundaarsed elektriahelad trafo ühenduse kaudu. See paigutus võib aidata luua kontrollitud allavoolu toitesüsteemi ja on kasulik rakendustes, kus elektriisolatsioon on osa üldisest jaotusprojektist.

Paindlik 400V ja 230V jaotus

Delta-Stari sekundaarne konfiguratsioon pakub nii kolme- kui ka ühefaasilisi jaotusvõimalusi. Kolmefaasiline 400 V toide võib toetada selliseid seadmeid nagu pumbad, kraanad, keevitusmasinad, betoonisegistid ja muud tööstuslikud masinad, samas kui 230 V toide võib teenindada valgustust, kontoriseadmeid, kaasaskantavaid tööriistu, kliimaseadmeid ja lisakoormusi.

Täis vaskmähised

Trafo kasutab täisvaskmähiseid. Vasel on suhteliselt madal elektritakistus ja korralikult projekteeritud vaskjuhtmed võivad aidata kontrollida mähiste kadusid. Tegelik soojustõhusus sõltub endiselt juhtme suurusest, trafo konstruktsioonist, ümbritsevast temperatuurist, isolatsioonisüsteemist, ventilatsioonist ja koormustingimustest.

Automaatne jahutuse juhtimine

Temperatuuriandurid jälgivad mähise tingimusi. Kui eelseadistatud temperatuur on saavutatud, hakkavad automaatsed ventilaatorid suurendama soojuse hajumist. See lähenemine on kasulik rakendustes, kus elektrikoormus kõigub või töötemperatuur võib tõusta.

Integreeritud MCCB kaitse

Valatud korpusega kaitselülitid on sissetuleval ja väljuval küljel. Need kaitselülitid võivad pakkuda täiendavat vooluahela kaitset ja isolatsiooni, samas kui nende lõplikud reitingud tuleks valida vastavalt kaabli suurusele, ühendatud koormustele, eeldatavale voolule ja projekti kaitse kooskõlastusnõuetele.

Kus seda kasutada saab?

150 kVA võimsus sobib paljudele keskmise suurusega elektrijaotusrakendustele, kui arvutuslik koormus jääb trafo projekteerimispiiridesse.

• Ehitusplatsid:Varustab ajutist toidet kraanadele, segistitele, pumpadele, keevitusseadmetele, valgustusele ja töökohtade kontoritele.
• Tööstusrajatised:Toetab tootmismasinaid koos ühefaasiliste elektriliste lisakoormustega.
• Äripinnad:Pakub isoleeritud madalpinge jaotust, kui elektriline disain seda nõuab.
• Ajutised toitesüsteemid:Saab integreerida projektipõhistesse elektrijaotussüsteemidesse.
• Segakoormuspaigaldised:Toetab nii kolmefaasilisi masinaid kui ka 230 V ühefaasilisi seadmeid samast sekundaarsüsteemist.

Ehitusprojektide puhul näitab GUANGBIANI tarnitav Saudi Araabia projekti konfiguratsioon, kuidas roostevabast terasest korpust, Delta-Star ühendust, automaatset ventilaatorijahutust, vaskmähiseid ja täiendavaid MCCB-sid saab integreerida projektipõhisesse trafo disaini.

Kuidas valida õige konfiguratsioon?

Trafo valimine peaks algama elektrisüsteemist, mitte lihtsalt kVA reitingu valimisest. Täielik tehniline ülevaade peaks hõlmama järgmisi tegureid:

1. Arvutage maksimaalne nõudlus:Tuvastage tegelik töökoormus selle asemel, et lisada ainult iga ühendatud seadme nimesildi nimiväärtusi.
2. Kontrollige mootori käivitusvoolu:Mootorid, kompressorid, pumbad ja muud induktiivsed koormused võivad käivitamisel vajada oluliselt suuremat voolu.
3. Kinnitage sisendpinge:Veenduge, et primaarpinge vastaks saadaolevale toiteallikale.
4. Kinnitage väljundnõuded:Tehke kindlaks, kas projekt vajab 400 V kolmefaasilist, 230 V ühefaasilist pinget või muud pingekombinatsiooni.
5. Kontrolli sagedust:Kontrollige, kas installatsioon töötab sagedusel 50 Hz või 60 Hz.
6. Vaadake üle ümbritsevad tingimused:Temperatuur, ventilatsioon, tolm, niiskus ja paigalduskoht mõjutavad soojus- ja kaitsenõudeid.
7. Määrake kaitsenõuded:MCCB reitingud ja allavoolu kaitse tuleks kooskõlastada kaablite ja ühendatud seadmetega.
8. Kinnitage maanduskorraldus:Null- ja maanduskonfiguratsioon peaks järgima projekti elektriprojekti ja kehtivaid kohalikke eeskirju.

Need kaalutlused on eriti olulised, kuna trafo võib tavalistes töötingimustes tunduda piisava suurusega, kuid kogeb siiski liigset pinget, kui mitu suure vooluga mootorit käivituvad samaaegselt.

Kuidas seda võrrelda teiste trafovalikutega?

Kuiva tüübi ja õliga sukeldatud tehnoloogia vahel valimine peaks põhinema paigalduskeskkonnal, võimsusel, pingenõuetel, kehtivatel standarditel, jahutusnõuetel, vabal ruumil ja üldisel elektrisüsteemi konstruktsioonil.

Kuidas seda toodetakse ja testitakse?

Projektipõhise trafo hankimise puhul on tootmiskvaliteet vaid üks osa protsessist. Sama oluline on ka kliendi elektrispetsifikatsiooni täpne tõlgendamine.

GUANGBIAAN toodab trafo konfiguratsioone vastavalt projekti nõuetele. Olenevalt rakendusest saab reguleerida selliseid spetsifikatsioone nagu sisend- ja väljundpinge, sagedus, mähiste paigutus, korpuse konstruktsioon, jahutusmeetod ja kaitsekonfiguratsioon.

Tootmisprotsess peaks enne tootmise alustamist kinnitama peamised elektrilised parameetrid. Tehase testimise saab seejärel läbi viia vastavalt kokkulepitud tehnilisele spetsifikatsioonile ja kohaldatavale standardile, kusjuures katseprotokollid ja kolmanda osapoole kontroll on saadaval, kui projekt seda nõuab.

Põhiteave, mida pakkumist taotledes esitada

• Nõutav kVA võimsus
• Primaar- ja sekundaarpinge
• 50 Hz või 60 Hz sagedus
• Ühefaasilised või kolmefaasilised nõuded
• Kerimismaterjali eelistus
• Nõutav ühenduse konfiguratsioon
• Sise- või välistingimustes paigaldustingimused
• Korpuse kaitse nõuded
• Jahutusnõuded
• MCCB või muud kaitsenõuded
• Koormuse tüüp ja mootori käivitamise omadused
• Kohaldatavad kohalikud elektristandardid

Nende üksikasjade esitamine pakkumise etapis aitab tootjal välja töötada trafo konfiguratsiooni, mis vastab tegelikule projektile, selle asemel et tugineda üldisele standardmudelile.

Korduma kippuvad küsimused

Mis on selle trafo väljundpinge?

See konfiguratsioon pakub 400 V kolmefaasilist ja 230 V ühefaasilist väljundit. Muud pingekombinatsioonid saab välja töötada vastavalt projekti nõuetele.

Kas 400V ja 230V koormused saavad töötada samast trafost?

Jah. Delta-Star ühendus tagab kolmefaasilise sekundaarse toite ja nullpunkti ühefaasilise jaotuse jaoks. Ühendatud koormused peavad olema korralikult tasakaalustatud ja jääma trafo nimivõimsuse piiresse.

Kuidas automaatne jahutusventilaator töötab?

Temperatuuriandurid jälgivad mähise temperatuuri. Kui eelseadistatud temperatuur on saavutatud, aktiveerib juhtsüsteem jahutusventilaatorid, et suurendada soojuse hajumist. Tegelik kontrolltemperatuur peaks järgima trafo termilist disaini.

Mida tähendab IP43 kaitse?

IP43 tähistab kaitset tahkete võõrkehade eest, mis on suuremad kui 1 mm, ja kaitset veepihustuse eest kohaldatavates IPX3 katsetingimustes. Seda ei tohiks tõlgendada kui täiesti tolmu- või veekindlat.

Kas ehitusplatsil piisab 150 kVA-st?

See sõltub saidi arvutatud elektrivajadusest. Enne trafo vajaliku võimsuse kinnitamist tuleks arvesse võtta mootori käivitusvoolu, keevitusseadmeid, samaaegset tööd, ajutisi tippkoormusi, võimsustegurit ja koormustegurit.

Kas trafot saab kohandada?

Jah. Sisend- ja väljundpinget, sagedust, ühenduse konfiguratsiooni, korpust, jahutusmeetodit, mähiste paigutust ja kaitsekonfiguratsiooni saab kohandada vastavalt projekti elektrinõuetele.

Kas vajate kohandatud trafolahendust?

Õige trafo valimine seisneb lõppkokkuvõttes elektrilise võimsuse, pinge muundamise, isolatsiooni, kaitse, jahutuse ja paigaldustingimuste sobitamises tegeliku töökeskkonnaga. Konfigureeritavate elektriliste spetsifikatsioonide ja projektipõhise tootmise abil saab GUANGBIAN toetada kliente, kes otsivad praktilist trafolahendust tööstus-, ehitus- ja muude madalpinge jaotusrakenduste jaoks. Kui plaanite uut projekti või asendate olemasolevat seadet,võtke meiega ühendustoma pinge, võimsuse, sageduse, koormuse tüübi ja paigaldusnõuetega, et arutada sobivat trafo konfiguratsiooni ja saada projektipõhine pakkumine.
