Artikli kokkuvõte:Õigesti konfigureeritud isolatsioonitrafo võib parandada elektrijaotuse ohutust, pinge kohandamist ja seadmete kaitset kaubanduslikes ja tööstuslikes elektrisüsteemides. The50KVA kuivtüüpi isolatsioonitrafo koos MCCB-gaühendab trafo isolatsiooni, pinge muundamise, integreeritud kaitselüliti kaitse ja praktilised paigaldusfunktsioonid ühes kompaktses lahenduses. 415 V kolmefaasilise sisendi, 220 V kolmefaasilise neljajuhtmelise väljundi, vaskmähiste, klassi F isolatsiooni, viie asendiga pingekraanide, IP23 kaitse ja integreeritud MCCB-dega on see konfiguratsioon mõeldud rakendusteks, kus on oluline usaldusväärne toiteallikas ja lihtsustatud paigaldus.
Sisukord
Miks on kuivtüüpi isolatsioonitrafo oluline?
Kuidas MCCB parandab trafo kaitset?
Millised on peamised spetsifikatsioonid?
Kuidas viie asendiga kraanivahetaja parandab pinge kohanemisvõimet?
Kuidas integreeritud disain paigaldamist lihtsustab?
Kus saab kasutada 50KVA isolatsioonitrafot?
Kuidas kontrollitakse trafo kvaliteeti enne tarnimist?
Mida peaksid ostjad enne tellimist kontrollima?
Miks valida see trafo konfiguratsioon?
Miks on kuivtüüpi isolatsioonitrafo oluline?
Elektriseadmed ei tööta alati ideaalsete võimsustingimuste korral. Pingeerinevused elektritoite ja allavoolu seadmete vahel, elektrihäired ja galvaanilise isolatsiooni vajadus võivad kõik mõjutada süsteemi töökindlust. Kuivtüüpi isolatsioonitrafo pakub praktilist viisi pinge kohandamiseks, luues samal ajal primaar- ja sekundaarahelate elektrilise eraldamise.

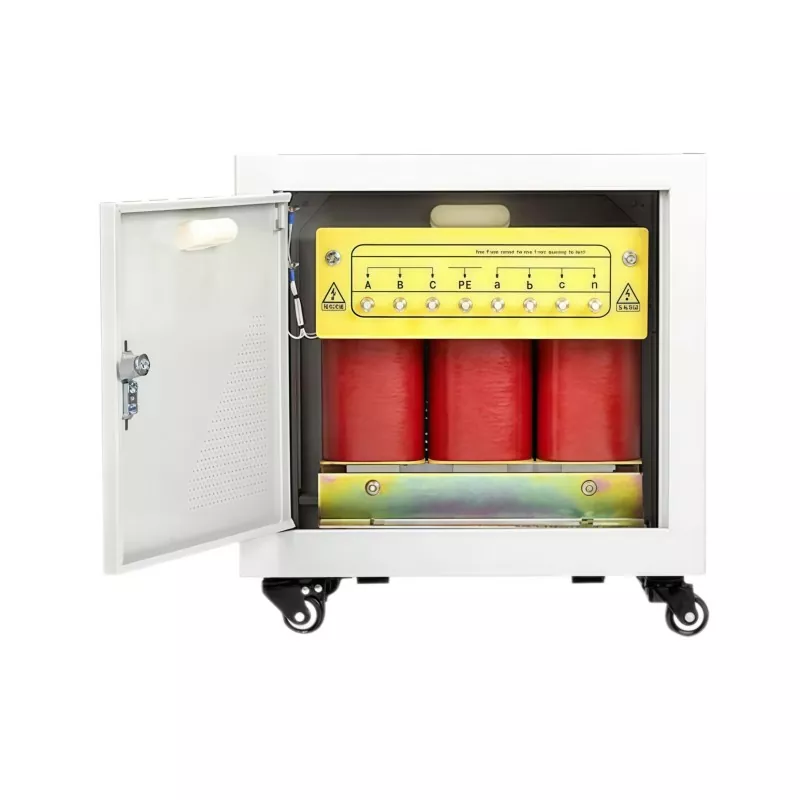

The50KVA kuivtüüpi isolatsioonitrafo koos MCCB-gaalatesGUANGBIAANon konstrueeritud ümber 415 V vahelduvvoolu kolmefaasilise sisendi ja 220 V kolmefaasilise neljajuhtmelise väljundi. See muudab seadme sobivaks rakendustele, mis nõuavad juhitavat 220 V kolmefaasilist toidet kõrgema pingega kolmefaasilisest allikast.
Erinevalt õliga sukeldatud trafodest ei kasutata kuiva tüüpi konstruktsioonides peamise jahutus- ja isolatsioonikeskkonnana isolatsiooniõli. See võib muuta need atraktiivseks siseruumides asuvates elektriruumides, ärihoonetes, tootmiskeskkondades ja muudes kohtades, kus eelistatakse puhast ja suhteliselt lihtsat paigaldust.
Kuidas MCCB parandab trafo kaitset?
Selle trafo konfiguratsiooni üks praktilisemaid omadusi on vormitud korpuse kaitselülitite (MCCB) integreerimine. Selle asemel, et trafot ja kaitseseadmeid käsitleda täiesti eraldiseisvate komponentidena, on konstruktsioon kaasatud kaitseseadmed trafo korpusesse.
Seade kasutab sisendi ja väljundi poolel MCCB-sid. Sisendpoolne kaitselüliti on ühendatud 415 V toitega, samas kui väljundpoolne kaitse on paigutatud kolmefaasilise neljajuhtmelise sekundaarahela jaoks.
Sellel integreeritud lähenemisviisil võib olla mitmeid praktilisi eeliseid:
- Vähendab vajadust täiendavate väliste kaitsevahendite järele.
- Aitab lihtsustada sissetulevate ja väljaminevate kaablite ühendamist.
- Tagab seotud ahelate ülevoolu- ja lühisekaitse.
- Loob organiseerituma trafopaigalduse.
- Võib vähendada juhtmestikku ja paigaldustöid projekti kohas.
- Võimaldab konfigureerida trafo ja kaitseseadmed ühe koordineeritud koostuna.
Tööstuslike ostjate jaoks on need üksikasjad olulised, kuna paigaldamise keerukus võib mõjutada projekti aega, tööjõuvajadust ja kasutuselevõtu tõhusust.
Millised on peamised spetsifikatsioonid?
Enne trafo valimist on oluline elektrilise konfiguratsiooni mõistmine. Järgmine tabel võtab kokku selle 50KVA konfiguratsiooni peamised tehnilised andmed.
| Parameeter | Spetsifikatsioon |
|---|---|
| Nimivõimsus | 50 KVA |
| Faas | 3 faas |
| Sisendpinge | 415 V AC, 3 faasi |
| Väljundpinge | 220V, 3 faasi 4 juhe |
| Puudutage valikut Positsioonid | 380 V / 400 V / 415 V / 430 V / 450 V |
| Sagedus | 50 Hz |
| Mähise materjal | Vask |
| Isolatsiooniklass | Klass F |
| Mähise temperatuuri tõus | ≤100°C |
| Müra tase | <60dB 1 meetri kaugusel |
| Korpuse kaitse | IP23, ventileeritav |
| Korpuse materjal | Roostevaba teras |
| Kaitse | MCCB sisendi ja väljundi poolel |
| Järelevalve | Paigaldatud voltmeeter |
Nende spetsifikatsioonide kombinatsioon muudab trafo sobivaks projektide jaoks, kus pinge muundamist, elektriisolatsiooni ja integreeritud kaitset tuleb käsitleda koos, mitte osta sõltumatute komponentidena.
Kuidas viie asendiga kraanivahetaja parandab pinge kohanemisvõimet?
Tegelik võrgupinge võib eri asukohtades ja töötingimustes erineda. Ainult ühe fikseeritud primaarpinge ümber konstrueeritud trafo võib seetõttu vajada täiendavat tähelepanu, kui see paigaldatakse piirkonda, kus toitepinge erineb nimiväärtusest.
Sellel mudelil on viis primaarset pinge kraani asendit:380 V, 400 V, 415 V, 430 V ja 450 V. Kraanilüliti annab paigaldusmeeskonnale suurema paindlikkuse trafo ja olemasoleva toiteallikaga sobitamisel.
Näiteks kui tegelikud toitetingimused erinevad standardsest 415 V sisendist, saab soovitud sekundaarpinge säilitamiseks valida sobiva kraani. See funktsioon on eriti kasulik projektide puhul, kus trafo valikul tuleb arvestada toitepinge tingimustega.
Kraanilüliti on aga pingevaba tüüpi. Enne kraani asendi muutmist peab trafo täielikult välja lülitama. Seda ei tohi kunagi reguleerida, kui trafo on pinge all.
Kuidas integreeritud disain paigaldamist lihtsustab?
Trafo paigaldamine ei puuduta ainult elektrilisi spetsifikatsioone. Kaabli marsruutimine, kaitsevarustus, juurdepääsetavus, korpuse ehitus ja kasutuselevõtt võivad kõik mõjutada projekti lõpptulemust.
Integreeritud MCCB konfiguratsioon vähendab eraldi seadmete hulka, mida muidu trafo ümber vaja võib minna. Tehase juhtmestik trafo ja selle kaitselülitite vahel võib samuti aidata vähendada paigaldamise ajal vajalikku välijuhtmestiku hulka.
Roostevabast terasest korpus on ventileeritav ja hinnatud IP23. Seade kasutab ka lukustatavaid, piduritega pöörlevaid rattaid, mis muudavad positsioneerimise ja liikumise paigaldamise või hooldustööde ajal mugavamaks.
Esiküljel olev voltmeeter pakub lihtsat viisi madalpinge sektsiooni pinge jälgimiseks. See on kasulik kasutuselevõtu ja rutiinse ülevaatuse ajal, kuna operaatorid saavad näidatud pinget kontrollida ilma eraldi välist mõõteseadet nõudmata.
Kus saab kasutada 50KVA isolatsioonitrafot?
50 KVA võimsus sobib paljudele keskmise suurusega elektrirakendustele, kus on vaja kontrollitud kolmefaasilist toiteallikat. Tegelikku sobivust tuleb alati kinnitada ühendatud koormuse, käivitusvoolu, töötsükli, keskkonnatingimuste ja kohalike elektrinõuetega.
Tüüpilised rakenduskeskkonnad võivad hõlmata järgmist:
- Tööstuslikud tootmisrajatised
- Ärihooned
- Tehase elektriruumid
- Automatiseerimis- ja juhtimissüsteemid
- Masinate toiteallikad
- Elektriisolatsiooni vajavad seadmed
- Töökojad ja töötlemisrajatised
- Elektrijaotussüsteemid, mis vajavad 415V-220V muundamist
Tundlike seadmetega projektide puhul tuleks trafot hinnata tervikliku toitejaotussüsteemi osana, mitte isoleeritud komponendina.
Kuidas kontrollitakse trafo kvaliteeti enne tarnimist?
Trafo jõudlus sõltub suuresti mähise kvaliteedist, isolatsiooni terviklikkusest, elektrilise suhte täpsusest ja üldisest tootmise järjepidevusest. Sel põhjusel peaks testimine olema tarnija hindamise oluline osa.
Tooteteabe kohaselt kasutab GUANGBIAN enne saatmist integreeritud trafo katsestendi. Testimisprotsess hõlmab mähise takistuse, pöördesuhte, isolatsioonitakistuse, tühikäigukadude ja pinge reguleerimise kontrolli.
Tootmisprotsess järgib ka tarnitud üksuste IEC-põhiseid testimisnõudeid. Dokumenteeritud testimisviis annab ostjatele kasulikke tehnilisi tõendeid seadmete ülevaatamisel enne paigaldamist.
Kohandatud tellimuste puhul saavad ostjad enne tootmist tootjaga arutada ka kontrollinõudeid ja projektipõhiseid spetsifikatsioone. See on eriti oluline, kui trafo peab vastama konkreetsele paigalduskeskkonnale või elektrisüsteemi konfiguratsioonile.
Mida peaksid ostjad enne tellimist kontrollima?
Trafo valimine ainult selle KVA reitingu põhjal võib põhjustada sobimatu konfiguratsiooni. Hankemeeskonnad peaksid enne tellimuse kinnitamist läbi vaatama kõik elektrilised ja mehaanilised nõuded.
Peamised kontrollitavad punktid on järgmised:
- Primaarpinge:Kinnitage saadaolev toitepinge ja faasi konfiguratsioon.
- Sekundaarne pinge:Veenduge, et väljundpinge ühtib ühendatud seadmega.
- Kandevõime:Arvutage eeldatav pidev ja tippkoormus selle asemel, et tugineda ainult seadmete nimiväärtustele.
- Sagedus:Kinnitage, kas projekt nõuab 50 Hz, 60 Hz või muud sagedust.
- Kaitse:Kontrollige MCCB spetsifikatsioone ja tehke kindlaks, kas kohalikud eeskirjad nõuavad täiendavat üles- või allavoolu kaitset.
- Paigalduskeskkond:Kontrollige, kas IP23 kaitse on kavandatud asukoha jaoks piisav.
- Pinge reguleerimine:Mõelge, kas mitme asendiga astmelüliti on kohalike võrgutingimuste jaoks kasulik.
- Dokumentatsioon:Taotlege tehnilisi jooniseid, katsearuandeid, juhtmestiku teavet ja muid projekti kinnitamiseks vajalikke dokumente.
Rahvusvaheliste projektide puhul on kasulik ka enne tootmise algust selgitada tarnemõõtmed, pakendid, paigaldusnõuded, kehtivad standardid ja kasutuselevõtu protseduurid.
Korduma kippuvad küsimused
Kas kraanilülitit saab trafo töötamise ajal reguleerida?
Ei. Kraanlüliti on pingevaba tüüpi ja seda tohib reguleerida alles pärast seda, kui trafo on täielikult välja lülitatud. Enne kraani asendi muutmist tuleb alati järgida õigeid elektriohutuse protseduure.
Kas trafo mõlemal küljel on MCCB-d?
Jah. See konfiguratsioon integreerib MCCB-d trafo korpusesse, mille sisend- ja väljundpool on kaitstud. Kaitselüliti täpne paigutus tuleb enne tellimist kinnitada projekti elektrinõuetega.
Kas eraldi jaotuskasti on ikka vaja?
Paljudes paigaldustes võivad integreeritud MCCB-d vähendada vajadust eraldi kaitseümbrise järele. Kohalikud elektrikoodid ja üldine jaotuskonstruktsioon võivad siiski nõuda täiendavat kaitset või lülitusseadmeid.
Kas see 50KVA trafo sobib välipaigaldamiseks?
Korpuse kaitseklass on IP23 ja see on mõeldud kasutamiseks siseruumides või sobivalt kaetud kohtades. Täielikult avatud väliskeskkonnas, kus on tugev vihm, tolm või muud rasked tingimused, võib sobivam olla kõrgem kaitsetase.
Millist tüüpi mähismaterjali kasutatakse?
Trafos kasutatakse vaskmähiseid. Vask on laialdaselt valitud trafo mähiste jaoks, kuna see on elektrijuhtivus ja sobib usaldusväärseks jõuülekandeks.
Kas trafot saab kohandada?
Jah. Trafo konfiguratsioone saab arutada vastavalt projekti nõuetele, sealhulgas elektrilistele parameetritele, kaitsekorraldustele, kraani seadetele, korpuse nõuetele ja muudele rakendusespetsiifilistele kaalutlustele.
Miks valida see trafo konfiguratsioon?
Hästi läbimõeldud trafo peaks tegema enamat kui pinget teisendama. See peaks sobima elektrisüsteemiga, lihtsustama paigaldamist, pakkuma sobivat kaitset ja jääma praktiliseks pikaajaliseks tööks. The50KVA kuivtüüpi isolatsioonitrafo koos MCCB-gaühendab 50 KVA kolmefaasilise võimsuse, 415 V kuni 220 V pinge muundamise, vaskmähised, F-klassi isolatsiooni, viie asendiga pinge reguleerimise, integreeritud MCCB-d, IP23 roostevabast terasest korpuse konstruktsiooni, pinge jälgimise ja tehase testimise üheks konstrueeritud lahenduseks.
Ostjatele, kes otsivad Hiina trafotootjat, kes suudab pakkuda kohandatud kuivtüüpi isolatsioonitrafode lahendusi, pakub GUANGBIAN praktilist võimalust projektide jaoks, mis nõuavad integreeritud kaitset ja rakendusepõhiseid konfiguratsioone. Kui hindate tehnilisi andmeid, kavandate uut elektripaigaldist või võrdlete trafo tarnijaid, vaadake üle 50KVA kuivtüüpi isolatsioonitrafo koos MCCB-ga ja arutage oma projekti nõudeid otse tootjaga. Pinge spetsifikatsioonide, MCCB konfiguratsiooni, korpuse nõuete, testimisdokumentide või kohandatud trafolahenduste jaoksvõtke meiega ühendustsaada tehnilisi juhiseid ja teie rakendusele sobivat lahendust.
