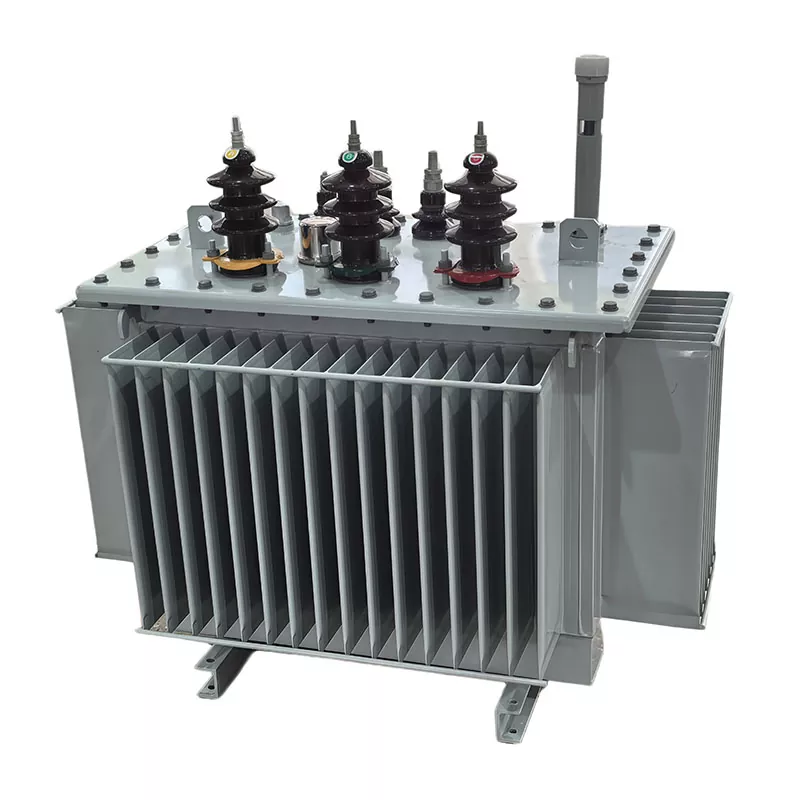

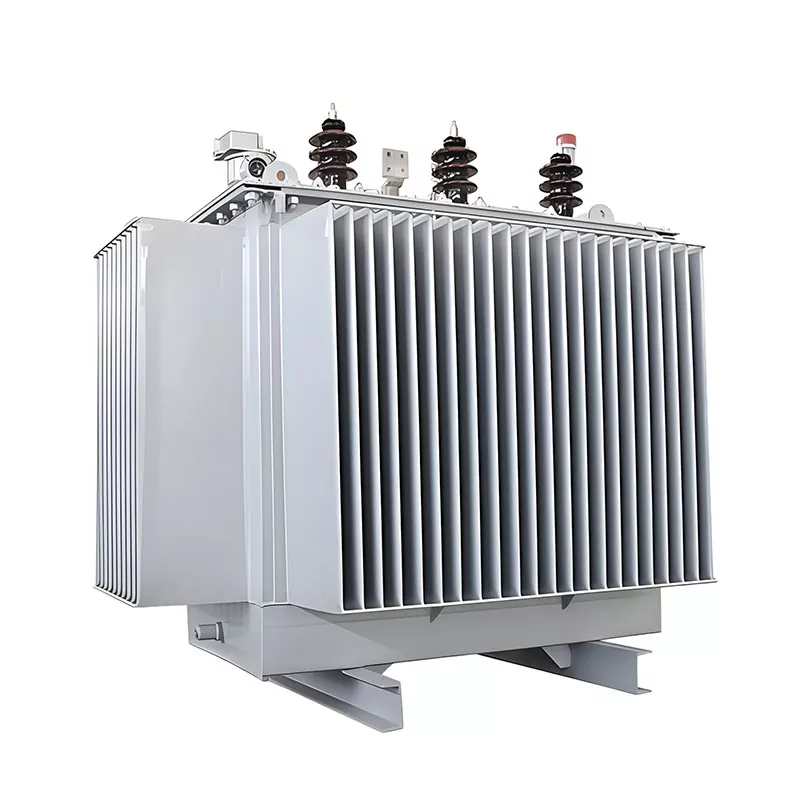

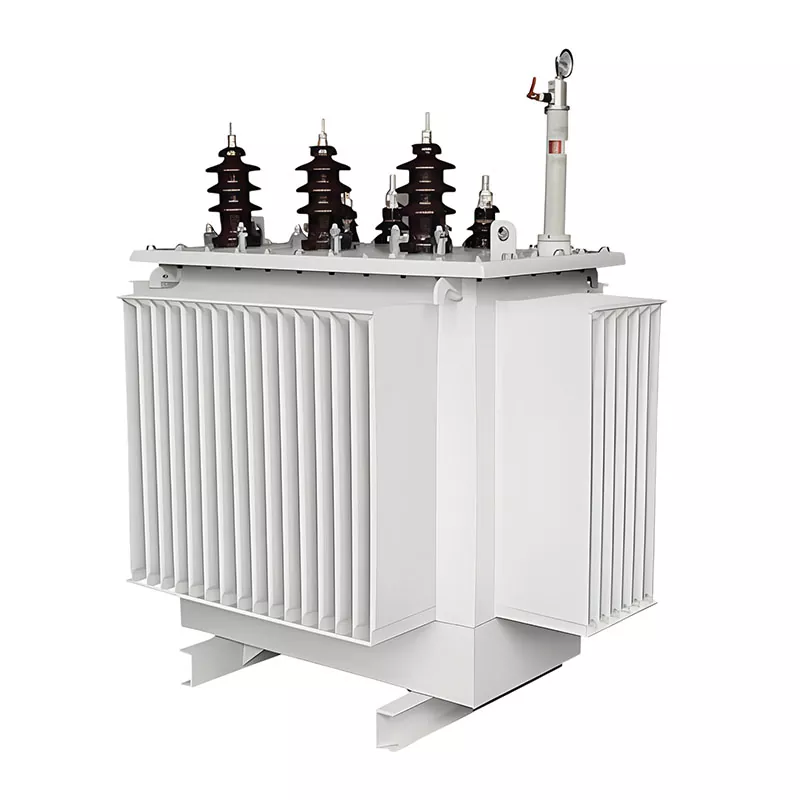

Asendusõli sukeltransformer

Asendusõliga sukeldatud trafo on õliga täidetud jõutrafo, mis on spetsiaalselt ette nähtud olemasoleva trafo asendamiseks töötavas toitejaotussüsteemis, tavaliselt vananeva seadmete, rikke, võimsuse piirangute või tõhususe suurendamise nõuete tõttu.

Erinevalt uutes paigaldistes kasutatavatest trafodest on asendustrafo projekteerimisel keskendutud süsteemi ühilduvusele, füüsilisele vahetatavusele ja sujuvale integreerimisele olemasoleva elektritaristuga.

Tehniline definitsioon

Elektrotehnika vaatenurgast võib asendusõli sukeltransformaatorit määratleda järgmiselt:

Toitetrafo, mis on konstrueeritud või optimeeritud vastavalt olemasolevatele võrgutingimustele (nt pingetase, vektorirühm, paigaldusmõõtmed ja koormusprofiil), nii et see võib asendada kasutusel oleva õliga sukeldatud trafo, ilma algset süsteemi oluliselt muutmata.

Peamised tehnilised omadused

Tüüpiline asendusõli sukeltransformaator on määratletud järgmiste tehniliste nõuetega:

Pinge ühilduvus:Sobib olemasolevate süsteemitasemetega, nagu 6kV/0,4kV, 10kV/0,4kV jne.

Paigalduse vahetatavus:Mõeldud sobima olemasolevate vundamentide, kaablisisendpunktide ja alajaama paigutusega

Vektorrühma sobitamine:Tavaliselt Dyn11 või identne algse trafo konfiguratsiooniga

Lühise impedantsi koordineerimine:Tavaliselt konstrueeritud vahemikus 5–8%, et tagada süsteemi stabiilsus

Toimivuse optimeerimine:Võib parandada tõhusust, vähendada kadusid või parandada soojuslikku jõudlust asendatud seadmega võrreldes

Mõelge kõigepealt välja õige suurus

Siin on näide: teie praegune koormus on 800 kVA ja te lisate 400 kVA uut nõudlust. Arvestage mõningast kasvumarginaali ja 1250-1600kVA on mõistlik. Ärge vaadake ainult tänaseid numbreid – ruumi jätmine on alati turvaline panus.

Trafo võimsuse arvutamisel pidage meeles neid parameetreid: pingetase peaks vastama teie olemasolevale süsteemile (nt 10 kV / 0,4 kV), vektorrühm Dyn11 töötab enamiku kaubanduslike rakenduste jaoks ja 5–8% takistus on standardne. Kui te pole kindel, võib GUANGBIANI Hiina tehasemeeskond teie seadistuse üle vaadata ja spetsifikatsioonid enne valmistamist kinnitada.

Mida enne vahetust ette valmistada?

Kolm asja, mida kontrollida:

1.Electrical assessment — Can your busbars and cables handle higher current? Kas kaitseskeem vajab kohandamist?

2. Konstruktsioonikontroll — Vundamendi suurus, juurdepääsutee seadme teisaldamiseks, ventilatsioonitingimused.

3. Utility koordineerimine – võimsuse suurendamine võib nõuda muudatusi teie sissetulevas tarnes. Korraldage toite väljalülitamise luba varakult.

Kui plaanite trafo asendamise projekti, saab meie Hiina tehase GUANGBIANI tehniline meeskond aidata need üksused üle vaadata. Oleme oma tootmisüksuses sarnaseid juhtumeid käsitlenud ja teame, millised üksikasjad jäävad sageli tähelepanuta.

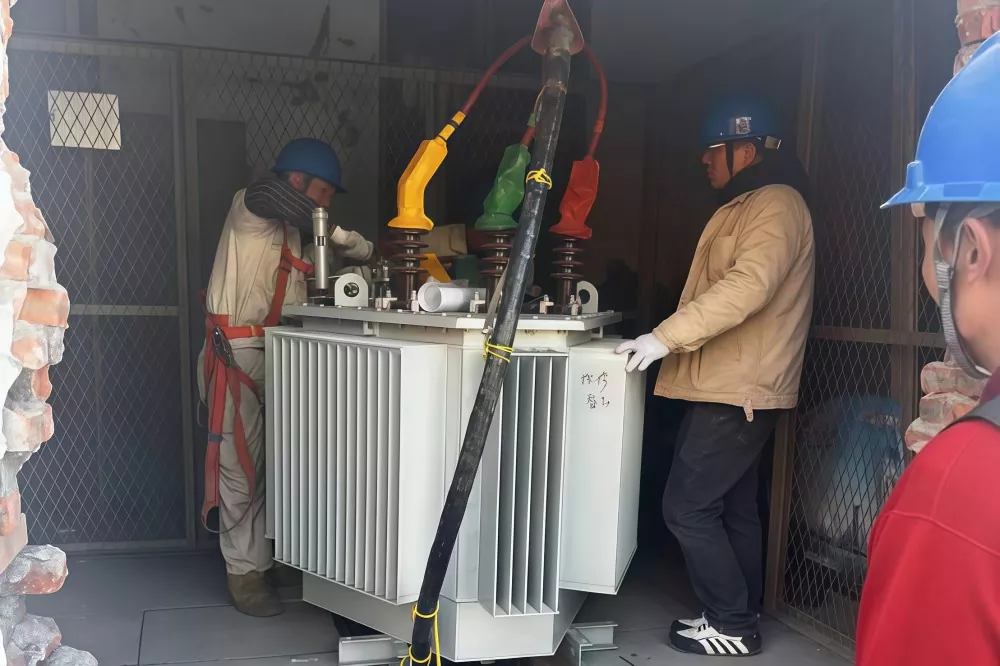

Paigaldamine ja kasutuselevõtt

Lülitage välja → Ühendage lahti → Eemaldage vana seade → Paigaldage uus trafo → Juhtmed → Testimine → Toide

Ärge jätke testimisetappi vahele: pöördesuhte test, isolatsioonitakistus, vektorrühma kontrollimine, takistuse mõõtmine. Kõik peab läbima, enne kui lülitit keerate. Esimestel nädalatel jälgige temperatuuri, kuulake ebatavalist müra, kontrollige vibratsiooni.

Kui palju see maksab?

1250 kVA seadme puhul kulutab trafo ise 25 000–45 000 dollarit. Paigaldamise ja muudatustega on projekti kogumaksumus umbes 35 000–75 000 dollarit. Kui teie olemasolev seade on töötanud peaaegu 20 aastat, on selle asendamine uuega mõttekam kui paralleelse seadme lisamine – vähem hooldusprobleeme, parem efektiivsus.

Pärast installimist säilitage testiaruanded ja joonised failis. Kontrollige temperatuure kord kvartalis, tehke õlianalüüs igal aastal (õliga täidetud tüüpide puhul). Nõuetekohase hoolduse korral peaks see seade töötama tõrgeteta 20–30 aastat.

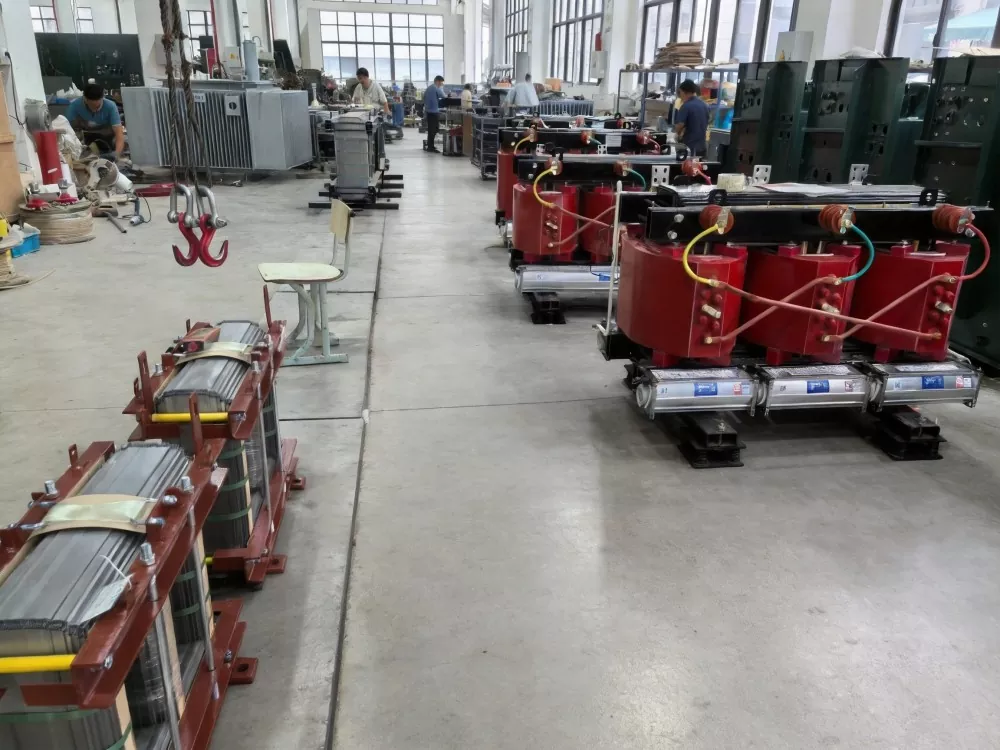

GUANGBIANI Hiina tehases valmistame trafosid, mis on ehitatud pikaks ajaks. Sõltumata sellest, kas olete trafo valikufaasis või vajate tehniliste andmete ülevaatamist, saab meie meeskond teid aidata.

Erinevus standardsetest uutest paigaldustrafodest

KKK

1. Mis on asendusõli sukeltransformer?

See on õliga sukeldatud trafo, mis on mõeldud olemasoleva trafo asendamiseks töötavas toitesüsteemis. See on ehitatud nii, et see vastaks algsetele elektritingimustele, et süsteem saaks jätkata töötamist minimaalsete muudatustega.

2. Millal tuleks trafo välja vahetada?

Asendamine on vajalik, kui trafo on vana (tavaliselt 15–25+ aastat), esineb sageli rikkeid, ei suuda rahuldada praegust koormusnõudlust või kui tal on suured hoolduskulud

3. Kuidas valida õiget võimsust asendamiseks?

Võimsus valitakse praeguse koormuse, tulevase laienemise (tavaliselt 15–25% varu) ja süsteemi tingimuste, näiteks pingetaseme ja paigalduspiirangute põhjal.

4. Kas asendustrafo võib võimsust suurendada?

Jah. Asendusseadme saab uuendada suurema võimsusega, kuid olemasolevate kaablite, lülitusseadmete ja kaitsesüsteemi ühilduvust tuleb kontrollida.

5. Mis peab trafo vahetamisel ühtima?

Peamised parameetrid hõlmavad pingesuhet, vektorirühma (tavaliselt Dyn11), impedantsi (umbes 5–8%) ja füüsilise paigalduse mõõtmeid.

6. Kui kaua asendusprotsess aega võtab?

Paigaldamine ja asendamine võtab olenevalt objekti tingimustest tavaliselt 1–3 päeva, millele lisandub lisaaeg katsetamiseks ja kasutuselevõtuks.
