Kuidas 75KVA poolusele paigaldatav trafo parandab võimsuse jaotust?

Artikli kokkuvõte

Õige jaotustrafo valimine hõlmab palju enamat kui numbri, näiteks 75KVA, valimist. Trafo peab vastama primaarpingele, sekundaarpingele, faasikonfiguratsioonile, eeldatavale koormusele, keskkonnatingimustele, kaitsenõuetele, paigaldusstruktuurile ja kehtivatele elektristandarditele. Õigesti valitud 75KVA poolustrafo võib pakkuda tõhusat ja praktilist lahendust, kus elektrienergiat on vaja muundada tarbimiskoha lähedal.

Selles artiklis uurime, kuidas 75KVA seade töötab, miks selle kompaktne postidele paigaldatav konfiguratsioon kasulik on, kuidas selle südamiku ja mähise materjalid mõjutavad jõudlust, mida tähendavad tõhususe spetsifikatsioonid ja kuidas projektiinsenerid saavad vältida levinud suuruse ja paigaldusvigu. We also explain how Guangbian approaches manufacturing and customization for different distribution networks.

Sisukord

1. 75KVA poolusele paigaldatava trafo mõistmine
2. Kuidas 75KVA poolusele paigaldatav trafo töötab
3. Võimsuse ja faasi konfiguratsioon
4. Primaar- ja sekundaarpinge valik
5. Südamik, mähised, isolatsioon ja jahutus
6. Olulised jõudlusparameetrid
7. Kus kasutatakse 75KVA poolusele paigaldatavat trafot
8. Kuidas valida õiget trafot
9. Paigaldamise ja hoolduse kaalutlused
10. Kuidas Guangbian toetab trafoprojekte
11. Korduma kippuvad küsimused
12. Järeldus

Artikli ülevaade

• Määratlege 75KVA jaotustrafo eesmärk ja struktuur.
• Selgitage elektromagnetilise muundamise põhiprotsessi.
• Arutage võimsuse, faasi ja pinge ühilduvust.
• Uurige töökindlust mõjutavaid materjale ja jahutusmeetodit.
• Selgitage tühikäigukadu, koormuse kadu, impedantsi ja ergutusvoolu.
• Tuvastage sobivad rakendused ja ühised projektinõuded.
• Esitage praktiline valiku- ja hooldusloend.
• Vastake levinud hanke- ja inseneriküsimustele.

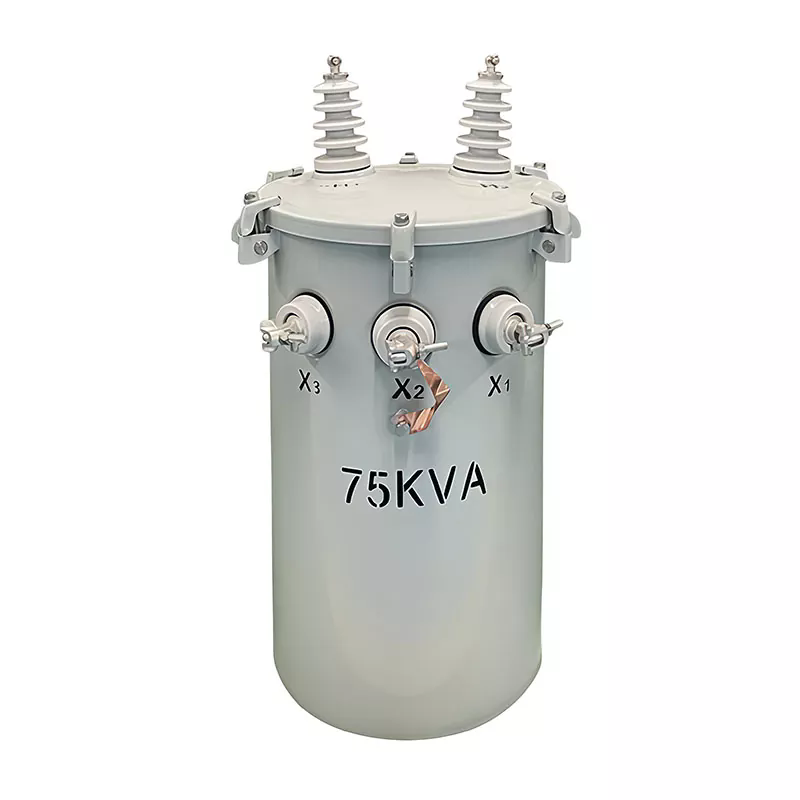

75KVA poolusele paigaldatava trafo mõistmine

75KVA poolustrafo on jaotustrafo, mis on ette nähtud keskpinge elektri vähendamiseks lõpptarbijatele sobivaks madalamaks pingeks. Erinevalt suurest vundamendile paigaldatud alajaama trafost paigutatakse postidele paigaldatav seade kommunaalpostile või sobivale õhujaotuskonstruktsioonile. This arrangement places the transformer close to the electrical load while minimizing land requirements.

Termin75KVAkirjeldab trafo näivvõimsust. KVA ehk kilovolt-amprid tähistab pinge ja voolu kombinatsiooni, mida trafo on ette nähtud käsitsema. Seda ei tohiks tõlgendada kui soovitust kasutada seadet pidevalt maksimaalsel võimsusel igas olukorras.

Praktilisel jaotuse planeerimisel võtavad insenerid tavaliselt arvesse eeldatavat nõudlust, koormuse mitmekesisust, tulevast laienemist, ümbritseva õhu temperatuuri, harmoonilisi ja töötingimusi, enne kui otsustavad, kas 75 KVA tagab piisava võimsuse. Õige koormuse hindamine on hädavajalik, sest nii püsiv ülekoormus kui ka tarbetu ülemõõtmine võivad suurendada elutsükli kulusid.

Guangbian toodab erinevatele jaotusnõuetele, sealhulgas rahvusvaheliste turgude jaoks kohandatud pingekonfiguratsioonid, 75 KVA poolustele paigaldatud trafolahendusi. The product is designed for outdoor power distribution and can be adapted according to the electrical system and project specifications.

Kuidas 75KVA poolusele paigaldatav trafo töötab

Tööpõhimõte põhineb elektromagnetilisel induktsioonil. Elektrienergia siseneb trafo primaarmähisesse kõrgema jaotuspingega. Vahelduvvool tekitab trafo südamikus muutuva magnetvoo. See magnetvoog indutseerib sekundaarmähises pinge.

The ratio between the primary and secondary windings determines the voltage transformation ratio. Kui primaarpinge on sekundaarpingest oluliselt kõrgem, vähendab trafo pinget, suurendades samal ajal olemasolevat voolu vastavalt võimsussuhtele ja trafo tavalistele kadudele.

Lihtsustatud tööjärjestust saab mõista järgmiselt:

1. Keskpinge elekter siseneb primaarmähisesse.
2. Vahelduvvool loob südamikus magnetvoo.
3. Magnetvoog indutseerib sekundaarmähises pinge.
4. Sekundaarmähis annab madalama pingega elektrienergiat.
5. Trafoõli kannab soojuse aktiivsetelt komponentidelt eemale.
6. Kaitse- ja seirekomponendid aitavad toetada ohutut töötamist.

Kuna trafo paigaldatakse õue, on selle kest, isolatsioonisüsteem, tihendus, korrosioonikindlus ja ilmastikukaitse pikaajalise toimimise olulised osad. Tehniliselt korrektne elektriprojekt nõuab siiski sobivat mehaanilist ja keskkonnakaitset.

Võimsuse ja faasi konfiguratsioon

Capacity is one of the first specifications buyers should verify, but it should always be evaluated together with phase configuration. Ühefaasiline 75 KVA trafo sobib teatud elamu-, valgustus- ja väikeste kaubanduslike jaotussüsteemide jaoks, samas kui kolmefaasilised seadmed valitakse tavaliselt siis, kui võrk vajab kolmefaasilist koormust või tööstuslikku voolu.

One important mistake is assuming that every 75KVA transformer has identical electrical characteristics. KVA reiting määrab ainult võimsuse. Voltage, phase, frequency, connection configuration, impedance, insulation level, and applicable standards must also be specified.

Primaar- ja sekundaarpinge valik

Pingega ühilduvus on pulgale paigaldatava trafo ostmisel kriitiline. Näiteks ei saa ühe võrgupinge jaoks mõeldud konfiguratsiooni lihtsalt ühendada teise võrku, kinnitamata, et selle isolatsioonisüsteem, mähiste paigutus, tarvikud ja nimiväärtused on sobivad.

Guangbiani 75KVA tüüpiline konfiguratsioon kasutab primaarset pingeseadet 4160 Grd Y / 2400 V ja sekundaarset väljundit 120/240 V. Sellised väärtused on rakendusepõhised ja neid ei tohiks käsitleda universaalsete spetsifikatsioonidena iga 75 KVA trafo jaoks.

Kraanide asendid võivad olla olulised ka siis, kui sissetulev pinge muutub. Õigesti valitud kraanikonfiguratsioon võimaldab inseneridel kompenseerida teatud toitepinge tingimusi, säilitades samal ajal sobiva sekundaarpinge. Täpne kraanivahemik tuleks alati enne tellimist kinnitada projekti spetsifikatsiooniga.

Südamik, mähised, isolatsioon ja jahutus

Trafo kasutegur ja kasutusiga sõltuvad suuresti aktiivsetest materjalidest ja tootmiskvaliteedist. Südamik tagab magnetilise tee, samal ajal kui mähised edastavad elektrienergiat kõrgepinge ja madalpinge poole vahel.

Guangbiani viidatud 75KVA konfiguratsioonis kasutatakse südamiku jaoks vaskmähiseid ja terale orienteeritud räniterasest. Vasel on kõrge elektrijuhtivus ja seda kasutatakse laialdaselt seal, kus on oluline tõhus vooluülekanne ja soojuslik jõudlus. Teradele orienteeritud elektriteras aitab korrektsel töötlemisel ja kokkupanemisel vähendada magnetkadusid.

Seade kasutab õlisse sukeldatud disaini ONAN jahutusega, mis tähendab Oil Natural, Air Natural. Trafoõli ringleb loomulikult, kuna neelab südamikust ja mähistest soojust. Seejärel kandub soojus läbi paagi pinna ümbritsevasse õhku. Sundpumpade või ventilaatorite puudumine võib jahutussüsteemi lihtsustada ja abikomponentide arvu vähendada.

Õliga sukeldatud seadmed nõuavad aga hoolikat tähelepanu paagi terviklikkusele, tihendile, puksidele, õli seisukorrale ja keskkonnakaitsele. Regulaarne ülevaatus aitab tuvastada lekkeid, korrosiooni, ülekuumenemist või ühenduste halvenemist, enne kui need probleemid muutuvad suuremateks riketeks.

Olulised jõudlusparameetrid

Trafo andmeleht sisaldab mitmeid väärtusi, mis mõjutavad otseselt töövõimet. Nende arvude mõistmine aitab ostumeeskondadel tooteid täpsemalt võrrelda, selle asemel et keskenduda ainult ostuhinnale.

Väiksemad kaod võivad aidata kaasa paremale elutsükli efektiivsusele, eriti trafode puhul, mis jäävad pingesse pikka aega. Seetõttu väärib tühikäigukadu tähelepanu ka siis, kui ühendatud koormus päeva jooksul oluliselt muutub.

Takistus on sama oluline süsteemi projekteerimisel. It influences voltage drop under load and the current available during faults. Kaitseinsenerid peaksid seetõttu kasutama üles- ja allavoolu kaitseseadmete kooskõlastamisel tootja kinnitatud takistuse väärtust.

Kus kasutatakse 75KVA poolusele paigaldatavat trafot

75 KVA võimsus sobib paljude väiksemate jaotusnõuetega. Selle kompaktne õhuliini paigaldamine muudab selle eriti kasulikuks seal, kus maa olemasolu, paigalduskulud ja koormuse lähedus on olulised.

• Elamukogukonnad:madalama pingega elektriga varustamine majagruppidele, kus arvestuslik nõudlus on asjakohane.
• Maapiirkondade elektrifitseerimine:elektrile juurdepääsu toetamine piirkondades, kus õhujaotus on endiselt praktiline.
• Tänava ja piirkonna valgustus:valgustusvõrkude kohaliku madalpingejaotuse pakkumine.
• Väikesed äripinnad:kaupluste, kontorite, teenindushoonete ja muude mõõdukate elektriliste koormuste teenindamiseks.
• Koolid ja avalikud rajatised:pakkudes lokaliseeritud jaotust, kus koormusprofiil vastab trafo võimsusele.
• Väikesed tööstuslikud rakendused:sobivate abi- või vähenõudlike tööstuslike koormuste toetamine.
• Infrastruktuuri projektid:pakkudes lokaliseeritud toitemuundust valitud avalikele ja kommunaalprojektidele.

Sobivaim rakendus sõltub tegelikust koormuse arvutusest. Trafot ei tohiks valida lihtsalt seetõttu, et 75KVA tundub eeldatava tarbimise lähedal. Arvesse tuleks võtta käivitusvoolusid, mootori koormusi, hooajalist nõudlust, võimsustegurit, tulevast laienemist ja koormuse mitmekesisust.

Kuidas valida õiget trafot

Õige 75KVA poolusele paigaldatava trafo valimine algab kogu elektrikeskkonna määratlemisest. Järgmine kontroll-loend aitab ostjatel vältida kulukaid spetsifikatsioonide mittevastavust.

1. Arvutage eeldatav koormus.Tehke kindlaks normaalne nõudlus, tippnõudlus, mootori käivitamise nõuded ja võimalik tulevane laienemine.
2. Kinnitage primaarpinge.Ühendage trafo jaotusvõrguga.
3. Kinnitage sekundaarpinge.Veenduge, et väljund ühtiks ühendatud seadme ja kohaliku elektrisüsteemiga.
4. Valige õige faasikonfiguratsioon.Ühefaasilistel ja kolmefaasilistel süsteemidel on erinevad rakendusnõuded.
5. Kontrolli sagedust.Veenduge, et trafo on võrgu sageduse jaoks mõeldud.
6. Kontrollige impedantsi.Kinnitage ühilduvus rikkevoolu arvutuste ja kaitse koordineerimisega.
7. Vaadake üle isolatsiooninõuded.Võtke arvesse süsteemi pinget ja keskkonnatingimusi.
8. Kaaluge paigalduskeskkonda.Temperatuur, niiskus, kõrgus merepinnast, tuul, kokkupuude soolaga, tolm ja korrosioon võivad mõjutada projekteerimisnõudeid.
9. Kontrollige kehtivaid standardeid.Veenduge, et trafo dokumentatsioon ja testimine vastaksid sihtturu nõuetele.
10. Arutage kohandamist enne tootmist.Tootja peaks eeldustele tuginemise asemel tehnilisi parameetreid kinnitama.

Paigaldamise ja hoolduse kaalutlused

Correct installation is essential for reliable transformer operation. Pole-mounted equipment must be supported by a suitable structure capable of handling the mechanical weight and environmental forces. Vastavalt kehtivatele kohalikele nõuetele tuleb arvesse võtta ka elektrilisi vahekaugusi, maandust, juhtmeühendusi, kaitseseadmeid ja juurdepääsu hoolduseks.

Enne pingestamist peaksid tehnikud kontrollima andmesildi teavet, ühendusi, maandust, isolatsiooni seisukorda, mehaanilisi kinnitusvahendeid, pukse ja kaitsekomponente. Testimisprotseduurid peaksid järgima projekti spetsifikatsiooni ja kohaldatavaid standardeid.

Pärast kasutuselevõttu võivad rutiinsed kontrollid aidata tuvastada tekkivaid probleeme. Hoolduspersonal peaks pöörama erilist tähelepanu:

• Õlileke või ebatavalised õlitaseme muutused
• Korrosioon paagil, liitmikel või kinnitusdetailidel
• Kahjustatud või saastunud puksid
• Lahtised elektriühendused
• Ebanormaalne temperatuuri tõus
• Ebatavaline müra või vibratsioon
• Ülekuumenemise või värvimuutuse märgid
• Maandusühenduste seisukord
• Kahjustused, mis on põhjustatud raskest ilmastikust või välismõjudest

Õliga sukeldatud trafod nõuavad erilist tähelepanu lekkekontrollile. Väikest leket ei tohiks lihtsalt ignoreerida, sest see võib viidata tihendi, puksi, keevisõmbluse, tihendi või paagi komponendi riknemisele. Kiire uurimine võib vähendada seadmete kahjustamise, teenuse katkemise ja keskkonnaprobleemide ohtu.

Kuidas Guangbian toetab trafoprojekte

Tootmise järjepidevus on eriti oluline jaotustrafode puhul, kuna väikesed kõrvalekalded mähises, südamiku kokkupanekus, isolatsioonis, tihendamises või katsetamises võivad mõjutada pikaajalist väljatöötamist. Guangbian follows a multi-stage production process for its 75KVA Pole-Mounted Transformer solutions.

Tootmise töövoog hõlmab südamike töötlemist, mähiste tootmist, paagi valmistamist ja keevitamist, vaakumkuivatamist, montaaži, õli täitmist ja tihendamist, elektrilist testimist, lõppkontrolli ja pakkimist. Iga etapp käsitleb trafo töökindluse erinevat aspekti.

Guangbian pakub ka kohandatud trafolahendusi erinevatele turgudele ja jaotussüsteemidele. Projektide puhul, mis nõuavad konkreetseid pingekonfiguratsioone, faaside paigutust, standardeid, tarvikuid või dokumentatsiooni, tuleks tehnilised nõuded kinnitada enne tootmise alustamist.

Korduma kippuvad küsimused

Mida tähendab 75KVA trafol?

75KVA on trafo näivvõimsus. See kirjeldab pigem trafo elektrilist võimsust kui energiahulka, mida see alati tarbib. Tegelik töökoormus sõltub ühendatud seadmest, võimsustegurist, koormusprofiilist ja süsteemi tingimustest.

Kas 75KVA trafo sobib elamute elektrijaotuseks?

See võib sobida elamujaotamiseks, kui arvutatud nõudlus on kooskõlas trafo võimsuse ja elektrilise konfiguratsiooniga. Insenerid peaksid arvestama tarbijate arvu, tippnõudlust, mitmekesisust, mootorikoormust, kütte- ja jahutusseadmeid ning potentsiaalset tulevast kasvu.

Millist sekundaarpinget suudab pakkuda 75KVA poolusele paigaldatav trafo?

Sekundaarpinget ei määra ainult 75KVA nimiväärtus. See tuleb täpsustada vastavalt sihtkoha elektrisüsteemile. Esinduslik Guangbiani konfiguratsioon pakub 120/240 V sekundaarset väljundit, kuid erinevatel turgudel võib vaja minna muid pingekonfiguratsioone.

Miks kasutatakse trafo mähiste jaoks vaske?

Vask tagab kõrge elektrijuhtivuse ja hea soojuse. Need omadused muudavad selle laialdaselt kasutatavaks jaotustrafode mähismaterjaliks, kus on oluline usaldusväärne vooluülekanne ja tõhus töö.

Mis on ONAN jahutus?

ONAN tähendab Oil Natural, Air Natural. Trafoõli ringleb loomulikult, kuna neelab südamikust ja mähistest soojust, samas kui soojus kandub trafopaagist ümbritsevasse õhku ilma sundpumpade või ventilaatoriteta.

Mida tuleks enne 75KVA trafo ostmist kontrollida?

Ostjad peaksid kinnitama nimivõimsuse, faasi, primaarpinge, sekundaarpinge, sageduse, impedantsi, isolatsiooninõuded, jahutusmeetodi, paigalduskeskkonna, kohaldatavad standardid, tarvikud, testimisnõuded ja tarnedokumentatsiooni.

Kas Guangbian saab kohandada 75KVA poolusele paigaldatavat trafot?

Guangbian võib pakkuda kohandatud trafolahendusi vastavalt projekti nõuetele. Kliendid peaksid esitama üksikasjalikud elektrispetsifikatsioonid ja sihtkoha turu nõuded, et insenerimeeskond saaks määrata sobiva konfiguratsiooni.

Kuidas saab posttrafo kasutusiga pikendada?

Sobiv suurus, õige paigaldus, sobiv kaitse, õige laadimine, regulaarne ülevaatus, tõhus maandus ja kiire tähelepanu ebatavalisele temperatuurile, mürale, õlilekkele või elektrilistele tingimustele võivad aidata kaasa usaldusväärsele pikaajalisele tööle.

Järeldus

75KVA poolusele paigaldatav trafo võib olla tõhus lahendus lokaliseeritud keskpinge ja madalpinge võimsuse jaotamiseks, kui selle elektrilised ja mehaanilised näitajad on projektiga õigesti sobitatud. Selle õhuliini paigaldamine võib vähendada maavajadust, samas kui õliga sukeldatud ONAN-jahutussüsteem pakub otsest lähenemist välistingimustes kasutatavate soojusjuhtimise jaoks.

Kuid võimsus üksi ei tohiks kunagi ostuotsust määrata. Primaar- ja sekundaarpinge, faasikonfiguratsioon, sagedus, impedants, kaod, isolatsioon, keskkonnatingimused, paigalduskonstruktsioon, kaitse ja kohaldatavad standardid mõjutavad kõik seda, kas trafo töötab töökohal usaldusväärselt.

Guangbianühendab trafode tootmise kogemuse kohandatud tootelahendustega erinevatele jaotusvõrkudele ja rahvusvahelistele rakendustele. Alates südamiku ja mähiste tootmisest kuni paagi valmistamise, kuivatamise, õli täitmise, elektrilise testimise ja lõppkontrollini aitab iga etapp kaasa valmistrafo töökindlusele.
