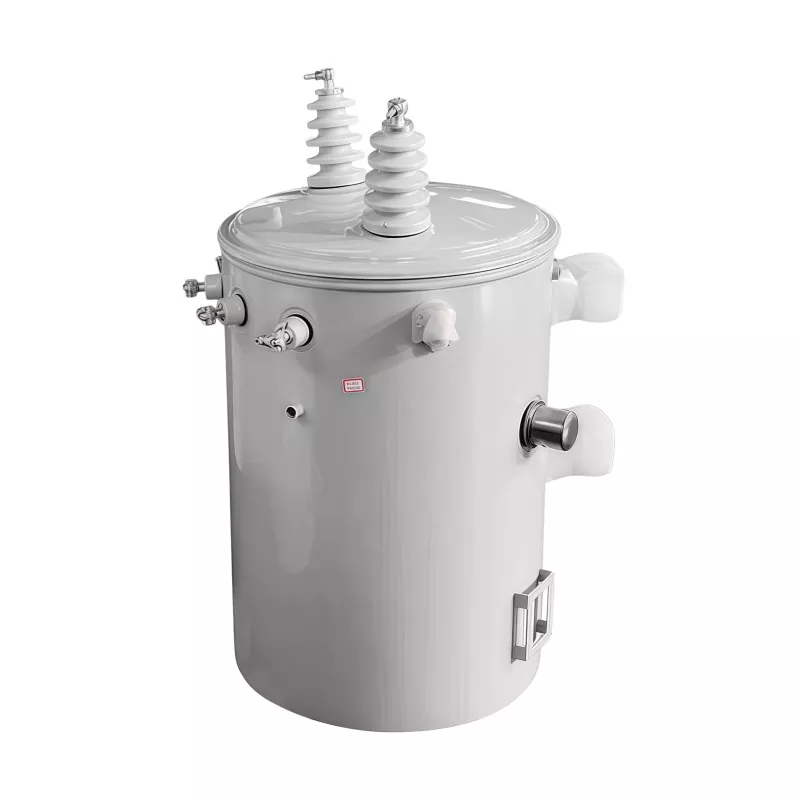

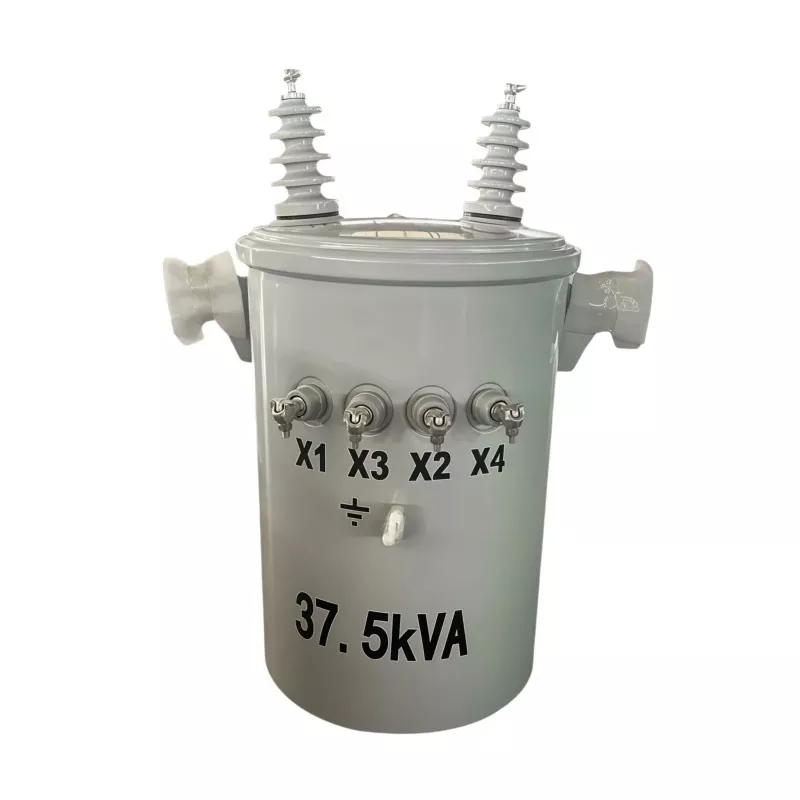

37,5KVA poolusele paigaldatav trafo

37,5 KVA postidele paigaldatav trafo on elektrijaotustrafo, mis on paigaldatud kommunaalpostidele, et muuta elektriliinidest saadav keskpinge elektrienergia madalamaks kasutatavaks pingeks elamu-, äri-, põllumajandus- ja kergetööstuse energiarakendustes. 37,5 kilovolt-amprise (KVA) nimivõimsusega seda kasutatakse tavaliselt õhujaotussüsteemides, et tagada stabiilne, tõhus ja usaldusväärne elektrivarustus linna- ja maapiirkondades. Selle kompaktne postidele kinnitatud disain aitab säästa maapinda, lihtsustab paigaldamist ja toetab kulutõhusaid elektrijaotusvõrke.

Tööpõhimõte

Poolusele paigaldatud trafo töötab elektromagnetilise induktsiooni põhimõttel.

Kõrgepinge sisend

Kesk- või kõrgepinge elektrienergia tarnitakse primaarmähisesse õhujaotusliinide kaudu.

Magnetvälja genereerimine

Kui vahelduvvool liigub läbi primaarmähise, tekitab see transformaatori südamikus muutuva magnetvälja.

Pinge muundamine

See magnetväli indutseerib sekundaarmähises pinge. Mähiste vahelise pöörete suhte põhjal alandatakse pinge madalamale kasutatavale tasemele.

Stabiilne väljundvarustus

Muundatud madalpingelekter tarnitakse seejärel stabiilse jõudlusega elamu-, äri- või tööstuskasutajatele.

Rakendused

37,5 KVA mastile paigaldatav trafo on mõeldud madala kuni keskmise koormusega jaotussüsteemidele, vähendades tõhusalt keskpinge elektrit lõppkasutajate jaoks kasutatavaks madalpingeks. Seda kasutatakse laialdaselt järgmistel juhtudel:

Elamu elektrijaotus

Ideaalne elamurajoonides, maamajades ja väikestes kogukondades, pakkudes stabiilset elektrit valgustuse, kodumasinate ja igapäevase energiatarbimise jaoks.

Maapiirkondade elektrifitseerimisprojektid

Lihtsa paigaldamise ja madalate hooldusnõuete tõttu kasutatakse tavaliselt maapiirkondade võrgu laiendamise ja kaugemate piirkondade toitesüsteemides.

Põllumajanduse elektrisüsteemid

Sobib farmidele, niisutussüsteemidele, loomakasvatusrajatistele ja kasvuhoonetele, veepumpadele, mootoritele ja põllumajandusmasinatele.

Väikesed äripinnad

Kasutatakse laialdaselt väikestes kontorites, jaekauplustes, bensiinijaamades, töökodades ja laoruumides stabiilse kaubandusliku elektrivarustuse tagamiseks.

Kergetööstuslikud rakendused

Kasutatakse väikestes tehastes, töötlemistöökodades ja mõõduka energiavajadusega hooldusrajatistes.

Ajutised toiteallika projektid

Levinud ehitusplatsidel ja ajutistes välistingimustes kasutatavates ehitusprojektides, mis nõuavad paindlikku ja usaldusväärset elektrijaotust.

Vaatame läbi, kuidas GUANGBIAN seda tegelikult ehitab.

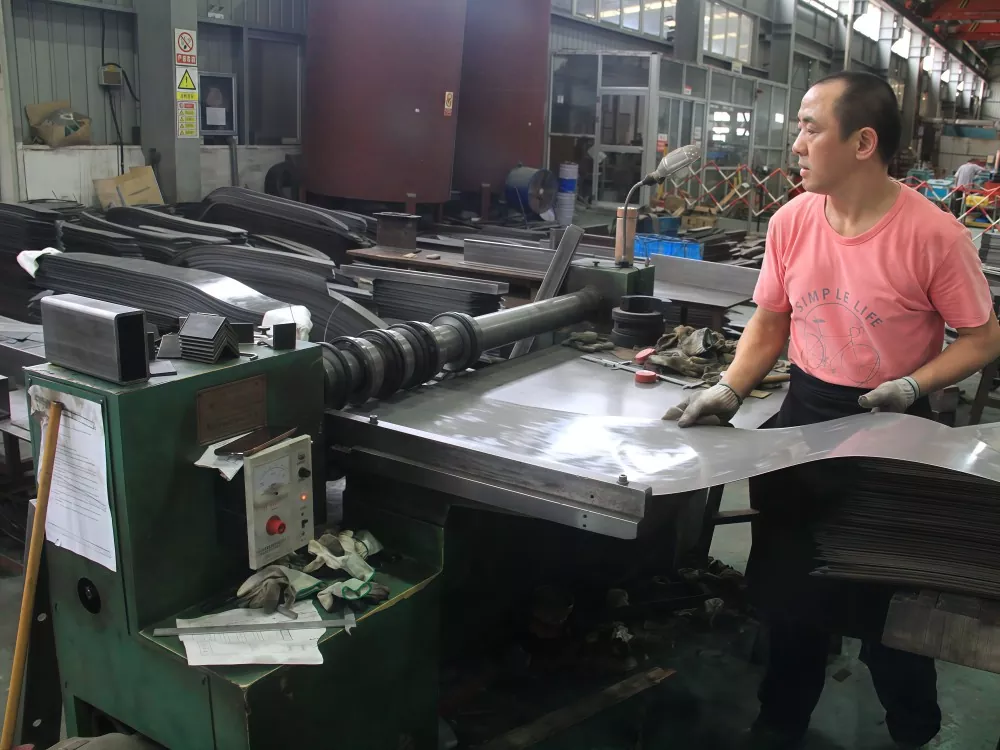

1. samm: südamiku valmistamine

Südamik algab terale orienteeritud räniterasest. Suurepärased magnetilised omadused, kuid see on rabe – te ei saa seda tembeldada nagu tavalist terast.

Lõikame lehed kindlatesse mõõtudesse, seejärel virnastame need kiht-kihilt spetsiaalsetele seadmetele. Iga kihi liitekohad on allolevast nihkes, mis hoiab õhuvahed magnetteel minimaalsena. Kui oleme saavutanud soovitud paksuse, suletakse kogu virn tihedalt kinni ja immutatakse vaakumiga, et kõik paigale lukustada.

Trafo tootmisprotsess sõltub sellest etapist. Virnade tegur, pinna tasasus, kinnitusrõhk – jätke ükski neist märkamata ja tühikäigukadud ületavad näitajaid.

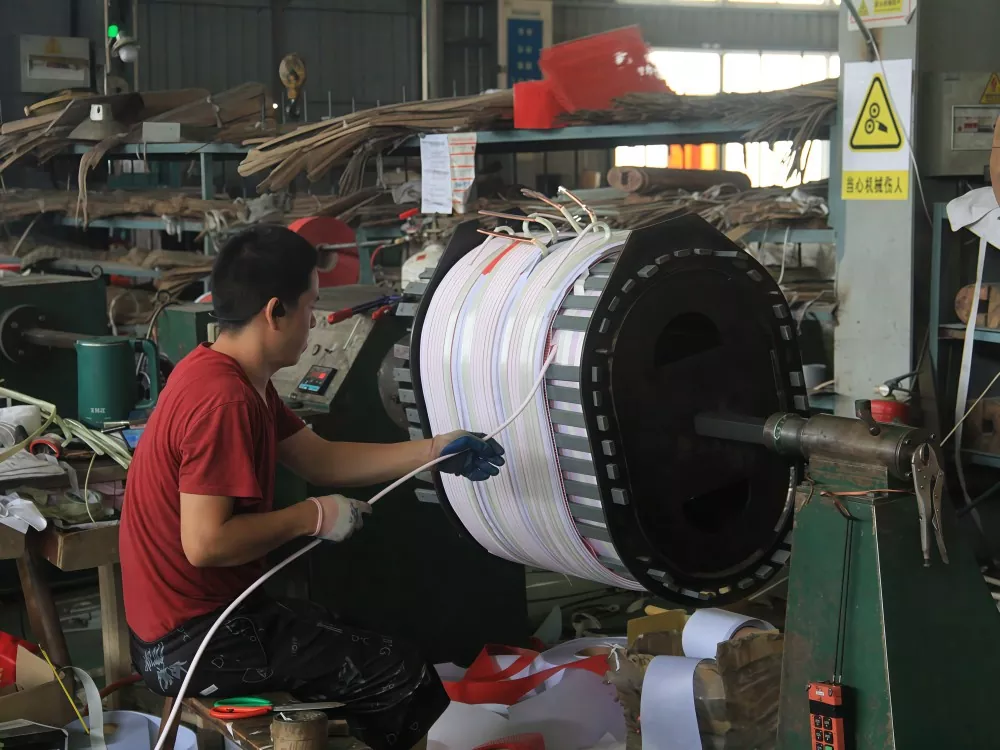

2. samm: kerimine

Siin muutub see kriitiliseks. Mähistöökoda töötab kontrollitud temperatuuri ja niiskusega. Operaatorid istuvad kerimismasinate juures, söödavad vasktraati mähismoodustajale, keeravad kordamööda, hoides seda ühtlaselt ja pingul.

GUANGBIANI 37,5 kva poolusele paigaldatav trafo kasutab puhta vase mähist, mitte alumiiniumi. Valmistame neid oma Hiina tehases ja iga detail on oluline: traadi mõõt, pöörete arv, kihistusmuster. Tuul liiga lõtv, mähisel puudub mehaaniline tugevus. Liiga tihe tuul, purustate isolatsiooni.

Kui mähis on keritud, läbib see vaakumimpregneerimise. Isoleeriv lakk imbub igasse pilusse, lukustades pöörded paika ja andes mähisele nii dielektrilise tugevuse kui ka parema soojuse hajumise.

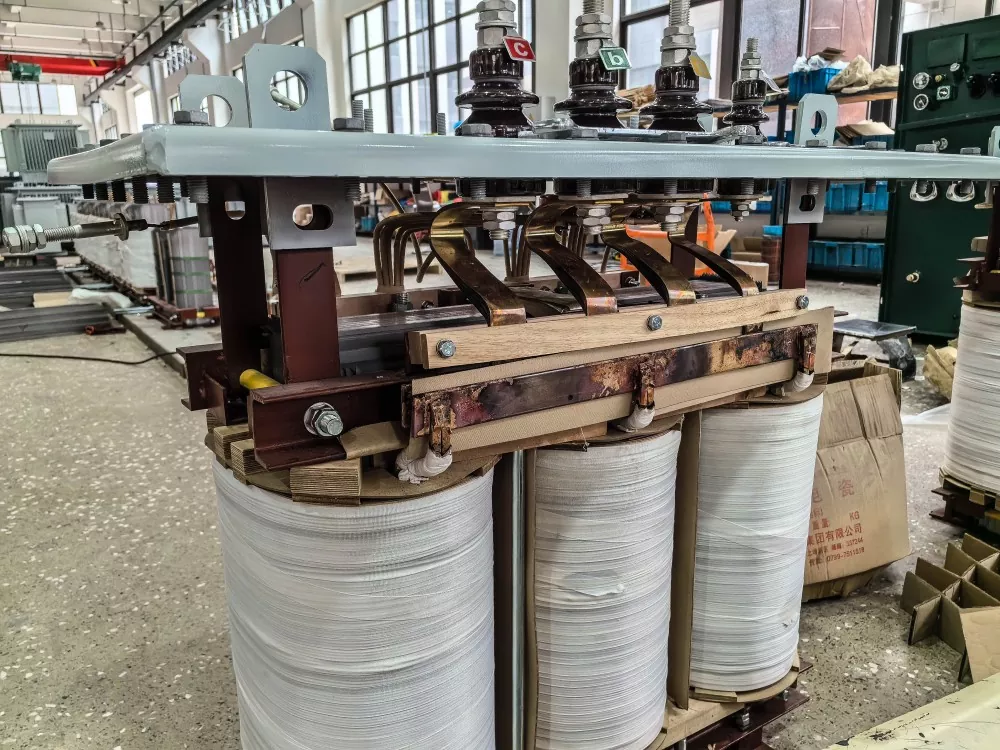

3. samm: südamiku ja mähise kokkupanek

Haavamähised libisevad südamiku jalgadele. Isolatsioonivahetükid lähevad sisse, juhtmed ühendatakse ja kogu aktiivne osa võtab kuju. Mähiste vahelised vahed peavad vastama standardile – siin pole otseteid.

Pärast kokkupanemist läbib aktiivne osa kohe trafo tehase testimise: talub pingetesti ja alalisvoolu takistuse mõõtmist. Kõik, kasvõi veidi, jäävad selles etapis kinni.

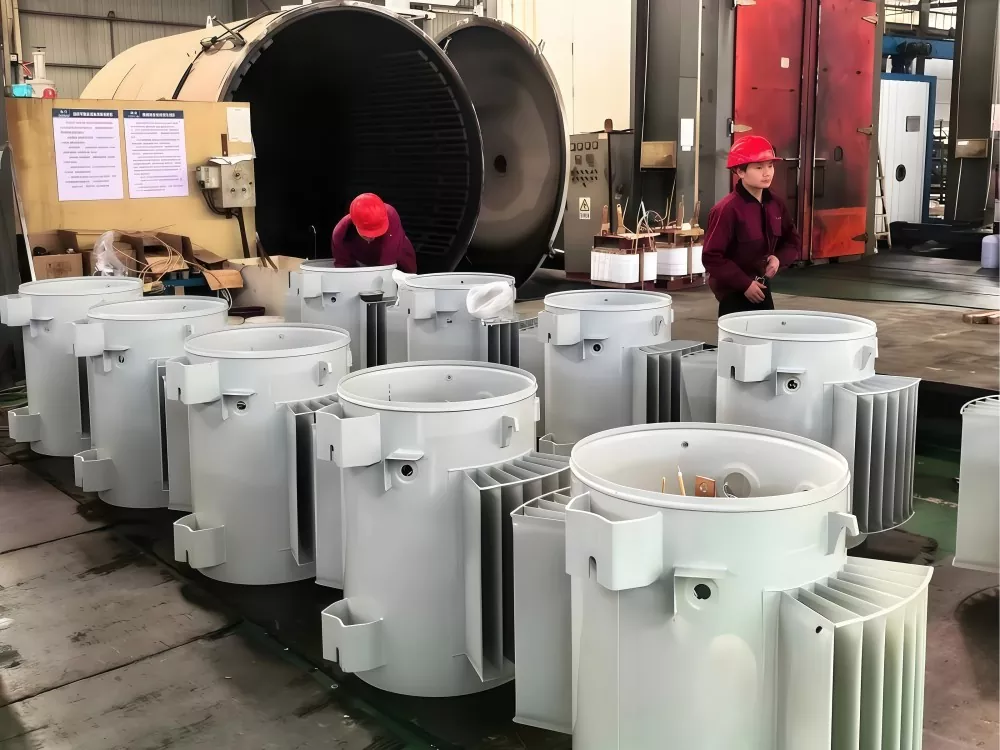

4. samm: paagi kokkupanek

Aktiivne osa läbib ülevaatuse? See lastakse paaki alla. Paak on trafo kest – täidetud isoleerõliga, mis täidab kahekordset ülesannet: dielektriline barjäär ja jahutusvedelik.

Kasutame GUANGBIANis kvaliteetset mineraalset isolatsiooniõli. Veetustatud ja degaseeritud enne sisselaskmist. Paak ise on keevitatud konstruktsiooniga ja iga keevisõmblust kontrollitakse röntgenikiirgusega. Lekked pole lubatud.

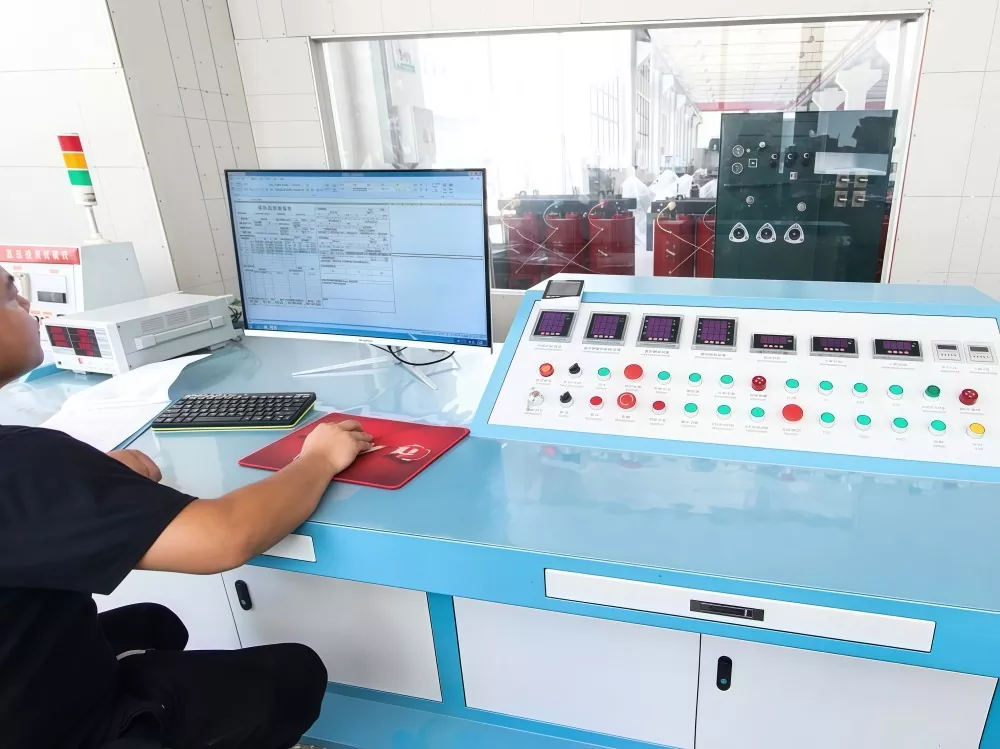

5. samm: viimane testimine

Enne tehasest lahkumist läbib üksus täieliku testimisrutiini:

Koormuseta test: lülitame selle sisse ilma, et sekundaarsel küljel pole midagi ühendatud. Voolu- ja kaotusnäidud näitavad meile, kas tuum käitub. 37,5 kva poolusega monteeritud trafol peab tühikäigukadu olema ≤113 W või alla selle.

Koormustest: pange sellele täisnimikoormus ja vaadake numbreid. Koormuskadu jääb ≤413 W juurde ja temperatuuri tõus ei ületa 65 °C.

Vastupidavus pingetestile: 21 kV toitesagedusel HV mähises ühe täisminuti jooksul. 10kV LV poolel. Kui isolatsioon peab vastu, liigume edasi.

Impulsspinge test: 60kV piisk tabab primaarset, 30kV sekundaarset. See ütleb teile, kas vaskmähisega trafo saab hakkama tõelise välguga.

Isolatsiooniõli test: läbilöögipinge, niiskusesisaldus, hajumistegur – igaüks peab läbima.

Iga test selge? Siis – ja alles siis – teenib see tehasemärgise.

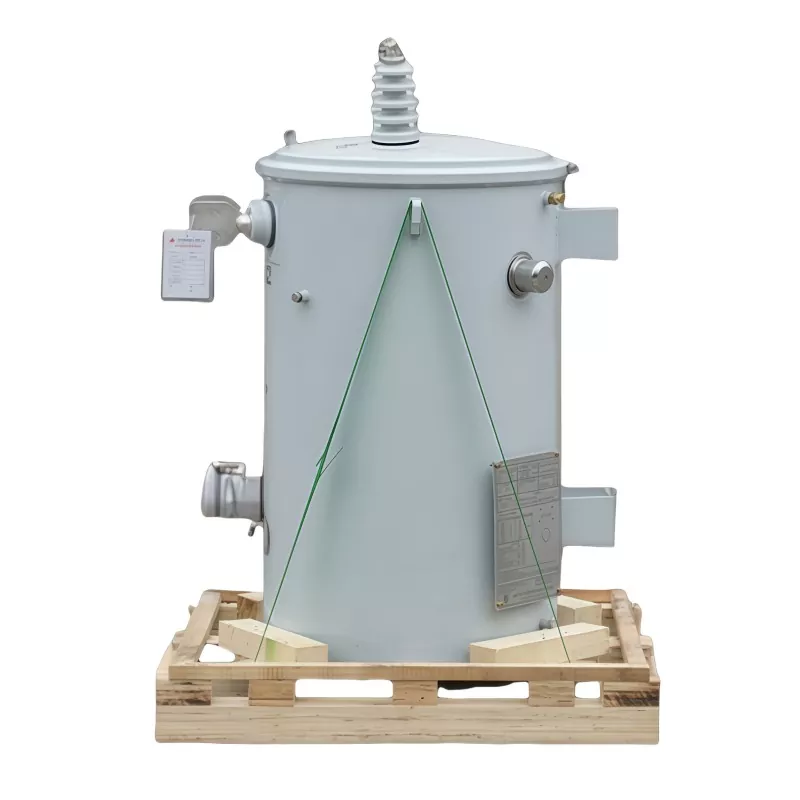

6. samm: pakkimine ja saatmine

Kas läbis kõik testid? Trafo saab niiskuskindla katte, mis kinnitatakse puidust kaubaalusele ja on saatmiseks valmis. Igal GUANGBIAN seadmel on unikaalne seerianumber, mis on nähtav tüübisildil ja alusel. Jälgige seda numbrit ja leiate tootmiskuupäeva, katseandmed ja isegi selle, milline tooraine partii sinna läks.

Nüüdseks saad pildi kätte. 37,5 KVA poolusele paigaldatav trafo ei ole ainult metall ja traat, mis on kokku visatud. Trafo tootmisprotsess hõlmab tõelist käsitööd ja tõelisi inimesi, kes pööravad igal sammul tähelepanu. Hind loeb, kuid rohkem loevad tootmisvõimsus ja kvaliteedikontroll.

Miks kasutada poolustele paigaldatavat trafot?

Võrreldes maapealsete trafodega on posttrafodel mitmeid olulisi eeliseid:

Ruumisäästlik paigaldus

Paigaldatakse kommunaalpostidele, välistades vajaduse maapinna või spetsiaalsete traforuumide järele.

Madalamad infrastruktuurikulud

Vähendab ehituskulusid, vältides vajadust vundamentide, piirete või täiendavate ehitustööde järele.

Tõhus maapiirkondades levitamiseks

Sobib hästi maapiirkondadesse ja kaugematesse piirkondadesse, kus tavaliselt kasutatakse õhujaotusvõrke.

Lihtne juurdepääs hooldusele

Paigaldatud mugavale kõrgusele kontrolliks, hoolduseks ja vahetamiseks, vähendades seisakuaega.

Täiustatud ohutus

Kõrgendatud paigaldus vähendab juhusliku kontakti, vandalismi ja keskkonnakahjustuste ohtu.

Usaldusväärne välistingimustes töötamine

Disainitud ilmastiku- ja korrosioonikindlate omadustega pikaajaliseks välistingimustes kasutamiseks.

Ideaalne õhuvõrkudele

Laialdaselt kasutatav õhujaotussüsteemides kulutõhusa ja tõhusa toitelahendusena.

Kas soovite seda ise näha? GUANGBIAN toodab meie Hiina tehases ja me tervitame tehasekülastusi. Ringkäigu planeerimiseks võtke ühendust.
