150KVA kuivtüüpi isolatsioonitrafo

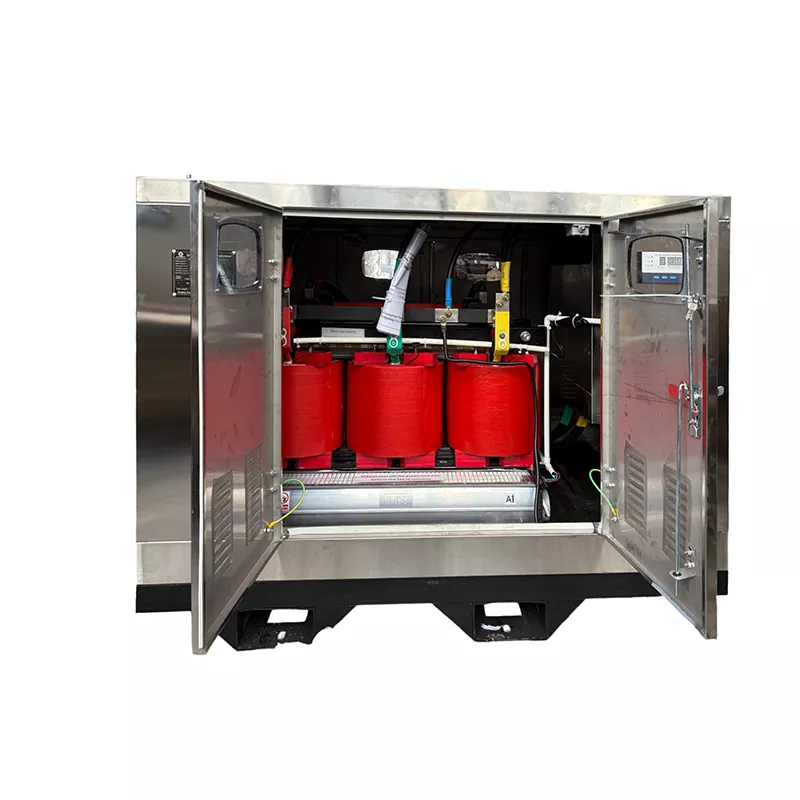

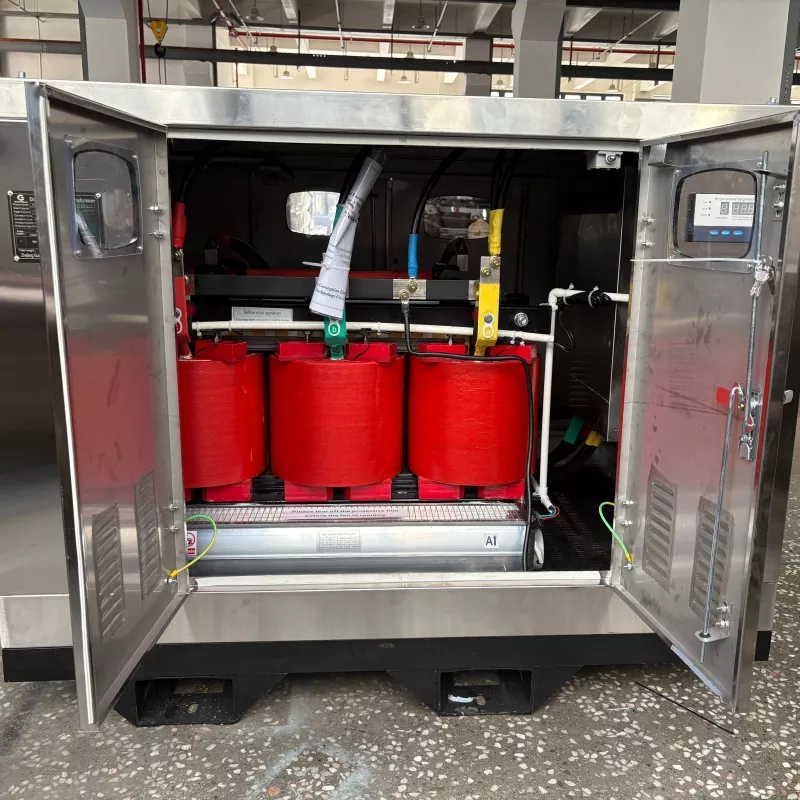

GUANGBIAN toodab seda 150 KVA kuivtüüpi isolatsioonitrafot rakenduste jaoks, mis nõuavad elektrilist isolatsiooni ja madalpinge jaotust. Siin näidatud seade ehitati ehitusprojekti jaoks Saudi Araabias ja sellel on roostevabast terasest korpus, IP43 kaitse, täis vaskmähised, Delta-Star (Δ-Y) ühendus, automaatne ventilaatorjahutus ja kaks täiendavat MCCB-d.

Madalpinge pool tagab 400 V kolmefaasilise ja 230 V ühefaasilise toite. See võimaldab kolmefaasilisi ehitusseadmeid ja ühefaasilisi abikoormusi tarnida samast trafost, olenevalt objekti koormusarvutusest ja elektrijaotusprojektist.

Konfiguratsioon 400V ja 230V koormustele

400 V kolmefaasilist toiteallikat saab kasutada selliste seadmete jaoks nagu kraanad, betoonisegistid, keevitusmasinad, pumbad ja muud kolmefaasilised masinad. 230 V toide sobib valgustitele, kontoriseadmetele, kaasaskantavatele tööriistadele, kliimaseadmetele ja muudele ühefaasilistele koormustele.

Ehitusplatsil ühe trafo kasutamine mõlemat tüüpi koormuste jaoks võib jaotuskorraldust lihtsustada. 150 kVA nimivõimsus ei tähenda aga seda, et iga ühendatud koormus saaks samaaegselt töötada täisvõimsusel. Trafo valikul tuleks arvestada saidi maksimaalset nõudlust, mootori käivitusvoolu, koormustegurit, võimsustegurit ja eeldatavat koormuste kombinatsiooni.

Trafo kasutab täisvaskmähiseid. Vasel on madalam elektritakistus kui alumiiniumil, nii et juhtmekadusid saab kontrollida sobiva juhtme suuruse ja mähise konstruktsiooni abil. Kuuma kliimaga paigaldiste puhul on mähismaterjal ainult üks osa soojuskujundusest; Arvestada tuleb ka ümbritseva õhu temperatuuri, isolatsioonisüsteemi, ventilatsiooni, laadimise ja jahutusmeetodiga.

Delta-Star (Δ-Y) ühendust kasutatakse primaar- ja sekundaarmähiste jaoks. Star-ühendatud madalpinge pool annab 230 V ühefaasilise toite jaoks neutraalse punkti, samas kui Delta mähis loob tee mähises ringlema kolmekordsetele harmoonilistele vooludele. Neutraalne maandus peaks järgima projekti elektriprojekti ja kehtivaid kohalikke nõudeid.

Jahutus ja korpus

Mähise temperatuuri jälgimiseks kasutatakse temperatuuriandureid. Kui eelseadistatud temperatuur on saavutatud, hakkavad automaatsed jahutusventilaatorid suurendama soojuse hajumist. See on kasulik paigaldiste puhul, kus koormus töö ajal muutub või kus ümbritsev temperatuur on suhteliselt kõrge.

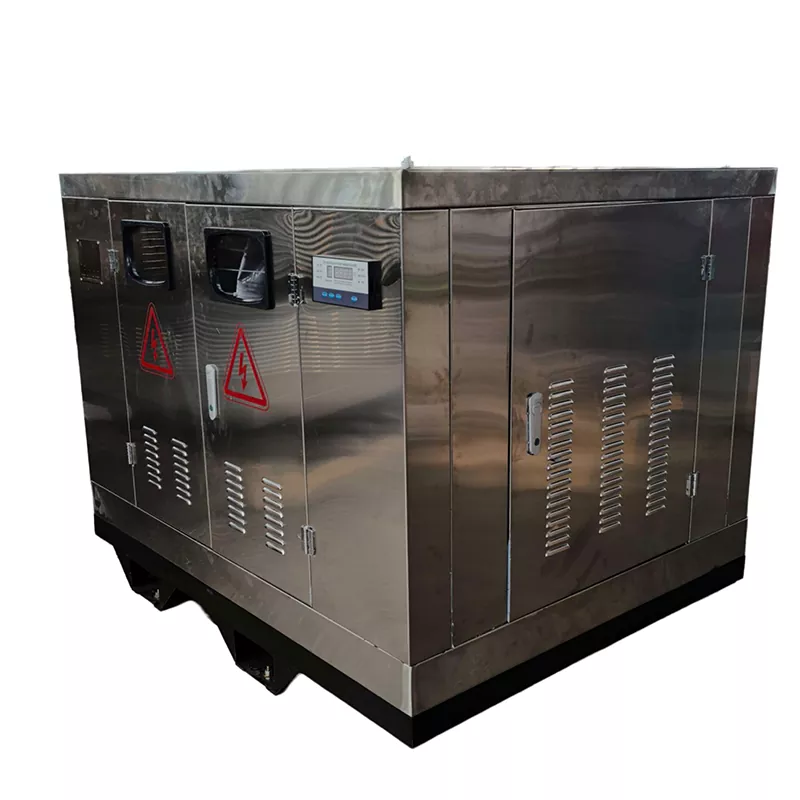

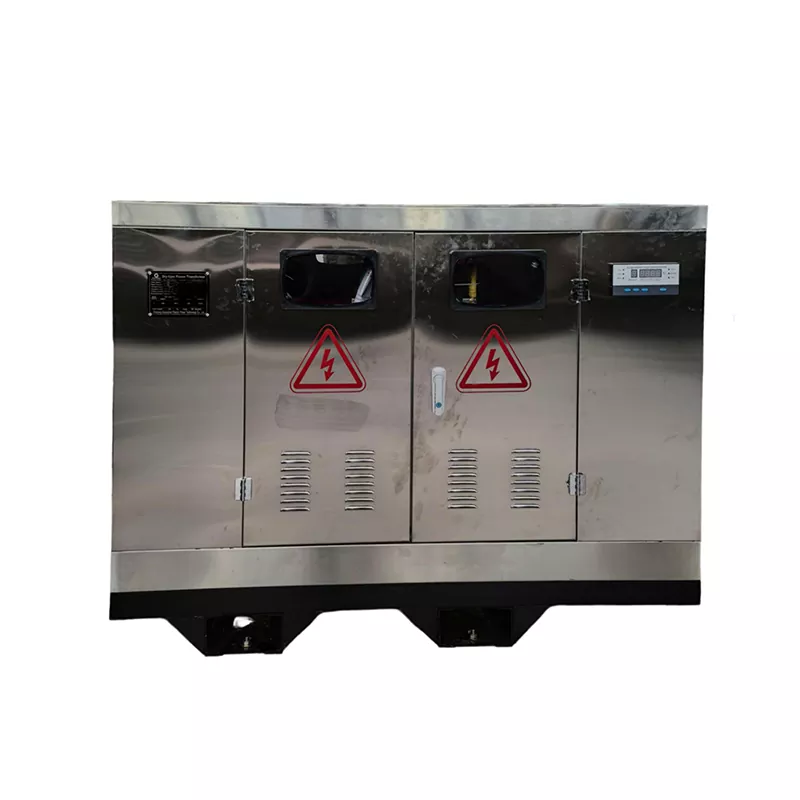

Korpus on valmistatud roostevabast terasest ja sellel on IP43 reiting. Vastavalt standardile IEC 60529 näitab IP43 esimene number kaitset tahkete võõrkehade eest, mis on suuremad kui 1 mm, samas kui teine ​​number näitab kaitset veepihustuse eest IPX3 jaoks määratud tingimustel. Reiting tagab kaitse ettenähtud paigalduskeskkonnas, kuid seda ei tohiks tõlgendada täielikult tolmu- või veekindlana.

Välistingimustes või osaliselt avatud ehitusplatsidel peab paigaldus siiski tagama asjakohase kaitse otsese tugeva vihma, seisva vee, liigse tolmu kogunemise ja muude tingimuste eest, mis jäävad väljapoole kaitseümbrisele määratud kaitsetaset.

Tehnilised üksikasjad ja projekti valik

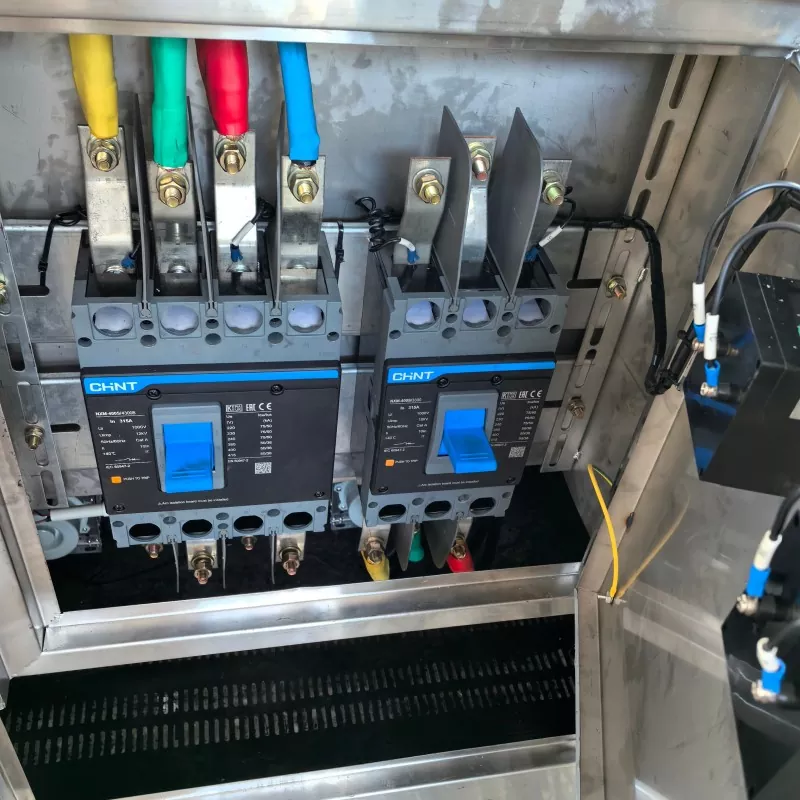

Kaks täiendavat MCCB-d pakuvad eraldi allavooluahela kaitset ja isolatsiooni. Nende reitingud tuleks valida vastavalt ühendatud seadmetele, kaabli suurusele, eeldatavale voolutugevusele ja kaitse kooskõlastamise nõuetele. Need on eriti kasulikud, kui trafoga tuleb ühendada erinevad ehituskoormuse rühmad.

Enne tootmist tuleb kinnitada nõutav sisendpinge, väljundpinge, sagedus, faasikonfiguratsioon, koormuse tüüp, ümbritseva õhu temperatuur, korpuse nõuded, maanduskorraldus ja kohaldatav elektristandard. Samuti tuleks tuvastada mootoriga käitatavad seadmed, kuna käivitusvool võib mõjutada trafo suurust isegi siis, kui normaalne töökoormus näib olevat 150 kVA piires.

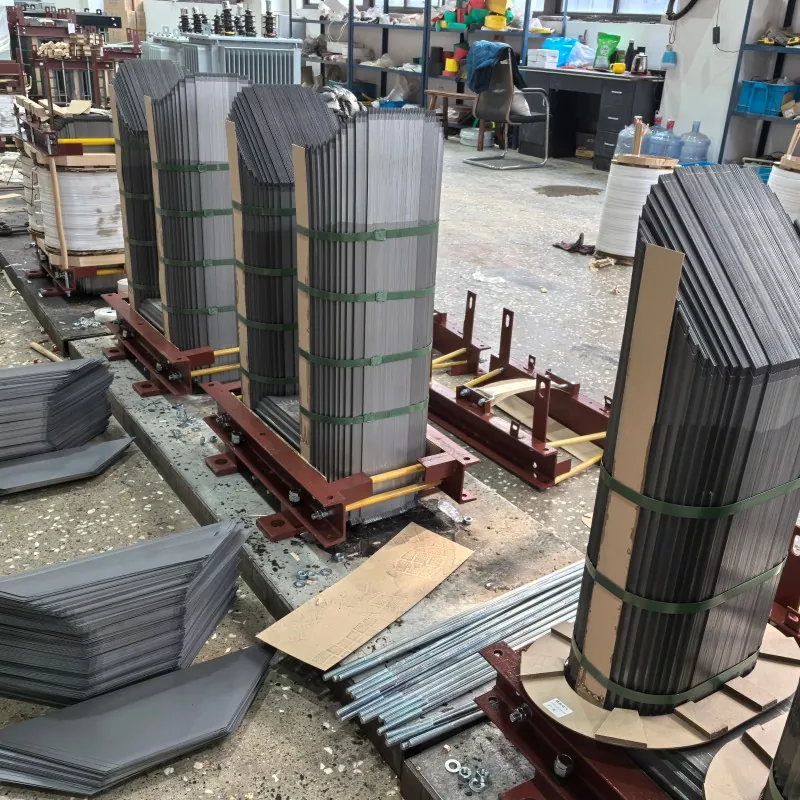

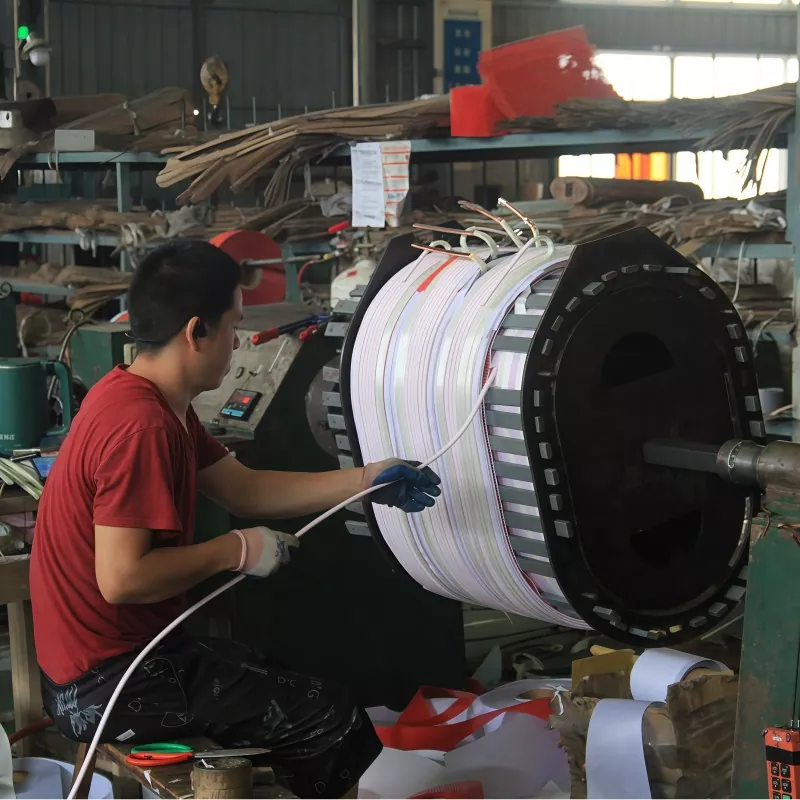

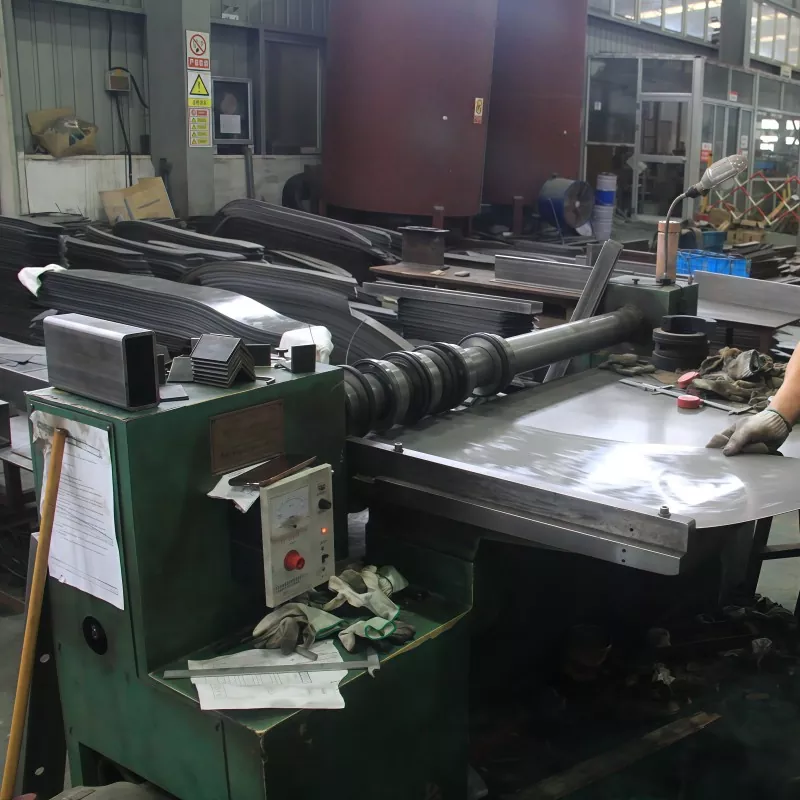

Tootmine, testimine ja kohandamine

GUANGBIAN toodab 150KVA kuivtüüpi isolatsioonitrafot vastavalt iga projekti elektrispetsifikatsioonidele. Selle konfiguratsiooni jaoks on peamised nõuded 150 kVA võimsus, 400 V/230 V sekundaarjaotus, vaskmähised, Delta-Star ühendus, IP43 korpus, automaatne ventilaatorjahutus ja täiendavad MCCB-d.

Vajadusel saab muuta muid spetsifikatsioone, sealhulgas sisend- ja väljundpinget, sagedust, mähiste paigutust, korpuse konstruktsiooni, jahutusmeetodit ja kaitsekonfiguratsiooni. Lõplik projekt põhineb elektrisüsteemil ja paigaldustingimustel, mitte ei kasutata iga projekti jaoks sama konfiguratsiooni.

Tehase testimine viiakse läbi vastavalt kokkulepitud tehnilisele spetsifikatsioonile ja kehtivale standardile. Kui projekt seda nõuab, saab korraldada katseprotokollid ja kolmanda osapoole kontrolli.

KKK

Mis on selle trafo väljundpinge?

See konfiguratsioon pakub 400 V kolmefaasilist ja 230 V ühefaasilist väljundit. Muid pingekombinatsioone saab valmistada vastavalt projekti nõuetele.

Kas 400V ja 230V koormusi saab toita sama trafoga?

Jah. Delta-Star ühendus tagab kolmefaasilise sekundaarse toite ja nullpunkti ühefaasilise jaotuse jaoks. Ühendatud koormused peavad olema õigesti jaotatud ja jääma trafo nimivõimsuse piiresse.

Kuidas jahutusventilaatorit juhitakse?

Mähise temperatuuriandurid jälgivad töötemperatuuri. Kui eelseadistatud temperatuur on saavutatud, käivitab juhtsüsteem jahutusventilaatorid. Kontrolltemperatuur seatakse vastavalt trafo termilisele disainile.

Mida IP43 tähendab?

IP43 näitab kaitset tahkete võõrkehade eest, mis on suuremad kui 1 mm, ja kaitset veepihustuse eest IPX3 katsetingimustes. See ei ole täielikult tolmu- ega veekindel korpus.

Kas 150 kVA sobib ehitusplatsile?

See sõltub tegelikust koormusest. Arvutus peaks hõlmama nii tavalist töövoolu kui ka mootori käivitusvoolu, keevituskoormusi, samaaegset tööd ja muid ajutisi tippkoormusi. Trafo võimsust tuleks kinnitada pigem projekti koormusgraafiku kui ainult ühendatud masinate arvu järgi.

Kas trafot saab teha ka muude spetsifikatsioonide järgi?

Jah. Sisend- ja väljundpinget, sagedust, ühenduse konfiguratsiooni, korpust, jahutust ja kaitsenõudeid saab määrata vastavalt projektile. Täielik elektriline spetsifikatsioon tuleks enne tootmist kinnitada.
