Kuidas saab 37,5 KVA poolusele paigaldatav trafo parandada usaldusväärset voolujaotust

Guangbianvarustab37,5KVA poolusele paigaldatav trafoõhujaotussüsteemidele, mis teenindavad elamu-, põllumajandus-, kaubandus- ja kergetööstuse koormusi. Praktiliseks välitingimustes kasutamiseks mõeldud trafo ühendab endas kompaktse postidele paigaldatava paigalduse, vaskmähised, õliisolatsiooni, kontrollitud tootmise ja tehases testimise, et toetada stabiilset keskpinge-madalpinge elektrijaotust.

37,5KVA posttrafo on jaotustrafo, mis on mõeldud õhuliinide keskpinge elektri vähendamiseks lõpptarbijale sobivale madalamale pingele. Selle 37,5 KVA nimivõimsus muudab selle sobivaks suhteliselt mõõduka elektrikoormuse jaoks, kus eelistatakse kompaktset kõrgendatud trafo paigaldust. See artikkel selgitab, kuidas trafo töötab, kus seda kasutatakse, millised tehnilised tegurid mõjutavad jõudlust, kuidas seda toodetakse ja testitakse ning miks võib postidele paigaldatav paigaldus olla tänapäevaste õhujaotusvõrkude jaoks otstarbekas.

Sisukord

Mis on 37,5 KVA poolusele paigaldatav trafo?

Kuidas 37,5 KVA poolusele paigaldatav trafo töötab?

Kus kasutatakse 37,5 KVA poolusele paigaldatavat trafot?

Mis on põhifunktsioonid?

Kuidas trafot toodetakse?

Millist testimist peaksid ostjad kaaluma?

Miks valida poolustele paigaldatav jaotustrafo?

Kuidas peaksid ostjad valima õige trafo?

Korduma kippuvad küsimused

Järeldus

Mis on 37,5 KVA poolusele paigaldatav trafo?

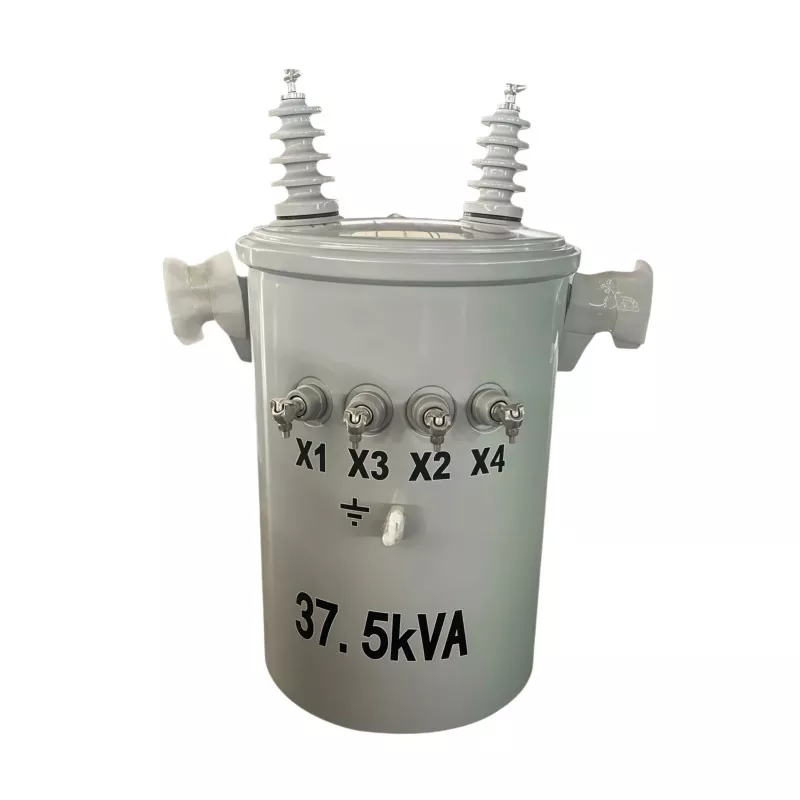

37,5 KVA posttrafo on elektrijaotusseade, mis on paigaldatud tehnopostile või võrreldavale õhuliinile. Selle peamine ülesanne on vähendada keskpinge elektrit õhuliinilt madalamale pingele, mida saavad kasutada elamu-, põllumajandus-, äri- ja kergetööstuse tarbijad.

37,5 KVA reiting tähistab trafo näivvõimsust. Praktilises jaotusplaneerimises võib see võimsus sobida mõõduka nõudlusega võrkudesse, kus suurem trafo tooks kaasa mittevajaliku võimsuse, samas kui väiksem seade võib saada ülekoormatud.

Mastile paigaldatav konfiguratsioon pakub ka praktilist alternatiivi maapealsele seadmele. Kuna trafo on kõrgel, jääb väärtuslikku maapinda teede, hoonete, põllumajandustööde või muu infrastruktuuri jaoks kättesaadavaks.

Ostjatele, kes uurivad erinevaid trafode konfiguratsioone, pakuvad Guangbiani jõutrafode lahendused lisateavet õliga sukeldatud, kuivtüüpi ja postidele paigaldatavate trafode valikute kohta.

Kuidas 37,5 KVA poolusele paigaldatav trafo töötab?

Tööpõhimõte põhineb elektromagnetilisel induktsioonil. Kuigi seade on kompaktne, sõltub selle töö koordineeritud jõudlusest magnetsüdamiku, primaarmähise, sekundaarmähise, isolatsioonisüsteemi ja jahutuskeskkonna vahel.

1. Keskpinge sisend

Elektrienergia saabub õhujaotusvõrgust ja siseneb trafo primaarmähisesse. Täpne sisend- ja väljundpinge konfiguratsioon sõltub projekti nõuetest ja kohaldatavatest kommunaalteenuste standarditest.

2. Magnetvälja tekitamine

Primaarmähist läbiv vahelduvvool tekitab trafo südamikus muutuva magnetvälja. Teradele orienteeritud elektriterast kasutatakse tavaliselt jaotustrafosüdamikes, kuna selle magnetilised omadused aitavad kontrollida südamiku kadusid.

3. Pinge teisendus

Muutuv magnetväli indutseerib sekundaarmähises pinget. Primaar- ja sekundaarmähise pöördesuhe määrab pinge teisendussuhte, võimaldades vähendada keskpinge toiteallikat kasutatava madalama pingeni.

4. Madalpinge toiteallikas

Seejärel tarnitakse muundatud elekter ühendatud koormustele madalpinge jaotusvõrgu kaudu. Trafo õige suurus aitab säilitada vastuvõetavaid töötingimusi, vältides samas tarbetut võimsuse ja energiakadu.

Kus kasutatakse 37,5 KVA poolusele paigaldatavat trafot?

37,5 KVA võimsus on eriti oluline madala kuni mõõduka elektrivajadusega jaotussüsteemide jaoks. Tüüpilised rakendused hõlmavad järgmist:

• Elamu jaotus:Kodude, maapiirkondade elamuklastrite ja väikeste kogukondade varustamine.
• Maapiirkondade elektrifitseerimine:Võrgu laiendamise toetamine piirkondades, kus õhujaotus on laialdaselt kasutusel.
• Põllumajandusrajatised:Niisutuspumpade, taluhoonete, loomakasvatusrajatiste ja kasvuhooneseadmete toide.
• Väikesed ärihooned:Kaupluste, kontorite, töökodade, laoruumide jms ruumide toetamine.
• Kerged tööstuslikud koormused:Väiksemate töötlemisrajatiste ja hooldustöökodade varustamine mõõduka nõudlusega.
• Ajutised projektid:Välise elektrijaotuse pakkumine valitud ehitus- või insenerirakenduste jaoks.

Enne trafo määramist peaksid insenerid arvutama tegeliku ja eeldatava koormuse vajaduse, mitte valima seadmeid ainult nimivõimsuse järgi.

Millised on 37,5 KVA poolusele paigaldatava trafo põhiomadused?

Mitmed konstruktsiooni- ja tööomadused mõjutavad mastile paigaldatava trafo sobivust välisjaotusprojekti jaoks.

Hankemeeskondade puhul tuleks neid omadusi hinnata koos nõutava pingesuhte, sageduse, faasikonfiguratsiooni, isolatsioonitaseme, keskkonnatingimuste, kohaldatavate standardite ja kommunaalteenuste spetsifikatsioonidega.

Kuidas trafot toodetakse?

Tootmiskvaliteedil on otsene seos trafo töökindlusega. 37,5 KVA postidele paigaldatava seadme puhul hõlmab tootmisprotsess mitut juhitavat etappi, mitte lihtsalt paagi, südamiku ja mähiste kokkupanemist.

Tuuma valmistamine

Südamik on valmistatud elektrilistest teraslehtedest, mis lõigatakse kontrollitud mõõtudesse ja pannakse kokku magnetahelaks. Õige virnastamine, liigendite paigutus, pinna seisund ja kinnitusrõhk aitavad kontrollida magnetkadusid ja mehaanilist stabiilsust.

Täppismähis

Mähisaste määrab olulised elektrilised ja mehaanilised omadused. Guangbiani tooteteave täpsustab selle 37,5 KVA seadme jaoks puhtast vasest mähised. Juhtide suurust, pöörete arvu, mähise pinget, kihtide paigutust ja isolatsioonisüsteemi tuleb hoolikalt kontrollida.

Pärast mähkimist võib vaakumimmutamine aidata isolatsioonimaterjalil tungida mähise ruumidesse ja parandada mehaanilist fikseerimist, dielektrilist jõudlust ja soojusülekannet.

Südamiku ja mähise koost

Valmis mähised on kokku pandud trafo südamiku, isolatsioonikomponentide ja elektriühendustega. Sobivad vahed pingestatud komponentide vahel on isolatsiooni jõudluse ja ohutu töö tagamiseks olulised.

Tanki kokkupanek

Aktiivne osa paigaldatakse trafo paagi sisse ja kastetakse isolatsiooniõlisse. Õli toimib nii elektriisolatsiooni- kui ka jahutuskeskkonnana. Guangbiani avaldatud tootmisteave väidab, et mineraalne isoleerõli dehüdreeritakse ja degaseeritakse enne täitmist, samal ajal kui paagi keevisõmblusi kontrollitakse terviklikkuse suhtes.

Millist testimist peaksid ostjad kaaluma?

Tehase testimine on trafo hankimise oluline osa, kuna elektrilist jõudlust ei saa usaldusväärselt hinnata ainult välimuse põhjal. Guangbiani avaldatud tooteteabe kohaselt läbib selle 37,5 KVA seade enne saatmist mitmeid katseid.

• Koormuseta testimine:Kontrollib südamikuga seotud voolu ja kadusid koormuseta.
• Koormuse testimine:Hindab koormuskadusid ja temperatuuri tõusu jõudlust nimitöötingimustes.
• Pinge testimine:Kontrollib isolatsioonivõimet kindlaksmääratud võimsuse sageduse katsepinge suhtes.
• Impulsspinge testimine:Aitab hinnata isolatsioonisüsteemi võimet taluda mööduvaid ülepingetingimusi.
• Isolatsiooniõli testimine:Hindab selliseid omadusi nagu läbilöögipinge ja niiskusega seotud omadused.
• DC takistuse mõõtmine:Aitab tuvastada mähise takistuse ja elektriühenduste kõrvalekaldeid.

Projekti hangete puhul peaksid ostjad taotlema kohaldatavat katsearuannet ja kinnitama, et testimisnõuded vastavad sihtriigi standarditele ja kohaliku kommunaalettevõtte tehnilisele spetsifikatsioonile.

Miks valida poolustele paigaldatav jaotustrafo?

Mastile paigaldatavad trafod on eriti praktilised seal, kus jaotusvõrk tugineb juba õhujuhtmetele. Nende kõrgendatud konfiguratsioon võib pakkuda mitmeid inseneri- ja infrastruktuurieeliseid.

• Tõhus ruumikasutus:Trafo ei vaja suurt maapealset paigaldusala.
• Ühilduvus õhuvõrkudega:Konfiguratsioon ühendub loomulikult õhujaotusliinidega.
• Vähendatud tsiviilnõuded:Mõne maapealse paigaldusega võrreldes võib vaja minna vähem spetsiaalseid maapealseid konstruktsioone.
• Praktiline maapiirkondade kasutuselevõtt:Konfiguratsioon sobib jaotusvõrkude laiendamiseks hajutatud kogukondade vahel.
• Välistingimustes sobivus:Ilmastikukindel konstruktsioon toetab avatud töötingimusi.
• Ligipääsetav hooldus:Kommunaaltöötajad saavad seadmeid asjakohaste ohutusprotseduuride abil kontrollida ja hooldada.

Paigaldamisel tuleb aga alati järgida kohalikke elektrinorme, postide koormamise nõudeid, vahekaugusi, maandusreegleid, kaitsenõudeid ja kommunaalteenuseid. Trafo valik tuleks seetõttu integreerida üldisesse jaotuskavasse, mitte käsitleda üksiku ostuotsusena.

Kuidas peaksid ostjad valima õige trafo?

37,5 KVA trafo valimine hõlmab enamat kui KVA numbri kinnitamist. Hankeinsenerid peaksid enne tellimuse esitamist läbi vaatama kõik elektri- ja keskkonnanõuded.

1. Kinnitage koormus:Arvutage praegune nõudlus ja mõistlik tulevane kasv.
2. Kinnitage pinge nõuded:Määrake primaar- ja sekundaarpinged vastavalt jaotussüsteemile.
3. Kontrollige faasi konfiguratsiooni:Tehke kindlaks, kas projekti jaoks on vaja ühe- või kolmefaasilisi seadmeid.
4. Ülevaatamise sagedus:Kinnitage ühilduvust kohaliku elektrivõrgu sagedusega.
5. Hinnake paigaldustingimusi:Võtke arvesse ümbritseva õhu temperatuuri, kõrgust, niiskust, saastet, tuult ja kokkupuudet.
6. Kontrollige kaitsenõudeid:Koordineerige kaitsmed, liigpingekaitse, maandus ja muud kaitseseadmed.
7. Küsi tehnilist dokumentatsiooni:Vaadake üle joonised, andmesildi teave, katsearuanded ja kohaldatavad standardid.
8. Hinnake tarnija võimekust:Kaaluge tootmiskogemust, kontrolliprotseduure, jälgitavust, tarnevõimet ja müügijärgset tuge.

Usaldusväärne trafo tarnija peaks suutma neid parameetreid enne tootmist arutada, et lõplik konfiguratsioon vastaks tegelikule projektile, mitte ei tugineks üldisele spetsifikatsioonile.

Korduma kippuvad küsimused

Mida tähendab trafol 37,5KVA?

37,5 KVA on trafo nimivõimsus. See näitab elektrilist koormusvõimsust kindlaksmääratud töötingimustes ja seda tuleks arvesse võtta koos pinge, võimsusteguri, keskkonnatingimuste ja kohaldatavate projekteerimisnõuetega.

Kuhu saab paigaldada 37,5KVA posttrafo?

Seda saab kasutada sobivates õhujaotussüsteemides, mis teenindavad elamukogukondi, maapiirkondi, talusid, väikeseid ärirajatisi, kergeid tööstusobjekte ja valitud ajutisi elektriprojekte.

Miks on vaskmähised olulised?

Vask pakub trafo mähistele suurt elektrijuhtivust ja häid mehaanilisi omadusi. Samuti on oluline õige juhtme suurus ja kontrollitud mähise pinge, seega ei tohiks mähise materjali hinnata mähise terviklikust konstruktsioonist sõltumatult.

Kas posttrafo sobib igaks projektiks?

Ei. Sobivus sõltub koormusnõuetest, pingetasemetest, võrgu konfiguratsioonist, paigalduskeskkonnast, kommunaalteenuste standarditest, postide koormusvõimsusest, ohutuskaugustest ja kohalikest elektrieeskirjadest. Kvalifitseeritud elektriinsener peaks lõpliku spetsifikatsiooni kinnitama.

Mida peaksin trafo tootjalt nõudma?

Ostjad peaksid kaaluma tehniliste jooniste, andmesildi andmete, rutiinse testimise dokumentatsiooni, kohaldatavate standardite, paigaldusteabe, garantiitingimuste, pakendi üksikasjade ja tarnekirjelduste taotlemist. Projektihangete puhul võib olla väärtuslik ka jälgitavus ja dokumenteeritud tehase testimine.

Järeldus

37,5 KVA poolusele paigaldatav trafo on praktiline viis keskpinge elektri vähendamiseks mõõduka koormusega jaotusrakenduste jaoks, kasutades samal ajal õhuliini infrastruktuuri tõhusalt. Selle jõudlus sõltub kogu insenerisüsteemist, sealhulgas südamiku konstruktsioonist, vaskmähiste kvaliteedist, isolatsioonist, jahutusest, paagi terviklikkusest, tehase testimisest ja õigest paigaldamisest. Guangbian toodab Hiinas postidele paigaldatavaid trafosid ning toetab ülemaailmseid ostjaid tehasest otsehanke- ja trafolahendustega. Kui plaanite maapiirkondade elektrifitseerimisprojekti, kommunaalteenuste jaotussüsteemi, põllumajanduslikku elektrivõrku või kaubanduslikku rakendust,võtke meiega ühendustet arutada teie projekti jaoks vajalikku pinget, võimsust, paigaldustingimusi, testimisnõudeid ja kohandatud trafolahendust.
