SWER ühepooluseline trafo

Zhejiang Guangbian Electric Power Technology Co., Ltd. ühe poolusega monteeritud trafo SWER on ülitõhus jaotuslahendus, mis on loodud maapiirkondade ühejuhtmeliste maandussüsteemide (SWER) jaoks. Üle 20-aastase trafotootmise kogemuse ja täieliku vastavusega ülemaailmsetele standarditele pakub Guangbian stabiilset, ohutut ja kulutõhusat pingemuundust võrguvälistes ja nõrga võrguga keskkondades.

Mis on SWER-i ühepooluseline trafo?

SWER-i ühepooluseline trafo on spetsiaalne postidele paigaldatav jaotustrafo, mida kasutatakse ühejuhtmelistes maandussüsteemides ja mida kasutatakse tavaliselt maapiirkondade elektrifitseerimisprojektides, kus traditsiooniline kolmefaasiline infrastruktuur pole saadaval.

See vähendab tõhusalt keskpinge jaotusvõimsust kasutatavaks madalpingeks elamu-, põllumajandus- ja väikeste tööstuslike rakenduste jaoks.

Seda kasutatakse laialdaselt kaugvõrkudes, kuna:

● Lihtsustatud paigaldusstruktuur

● Vähendatud infrastruktuurikulud

● Kõrge efektiivsus kaugjaotamisel

● Tugev kohanemisvõime maapiirkondades

Mille poolest see SWER-trafo erineb?

Enamik standardseid trafosid ei ole loodud SWER-i tööpõhimõtteid silmas pidades. Tulemus? Enneaegne isolatsiooni purunemine, pinge ebastabiilsus, ebaõnnestunud kontrollid ja drastiliselt lühenenud kasutusiga. GUANGBIAN konstrueeris selle seadme spetsiaalselt SWER-võrkude nõudmistele – kõrvaldades need valupunktid juba maast madalast.

Mis eristab seda seadet?

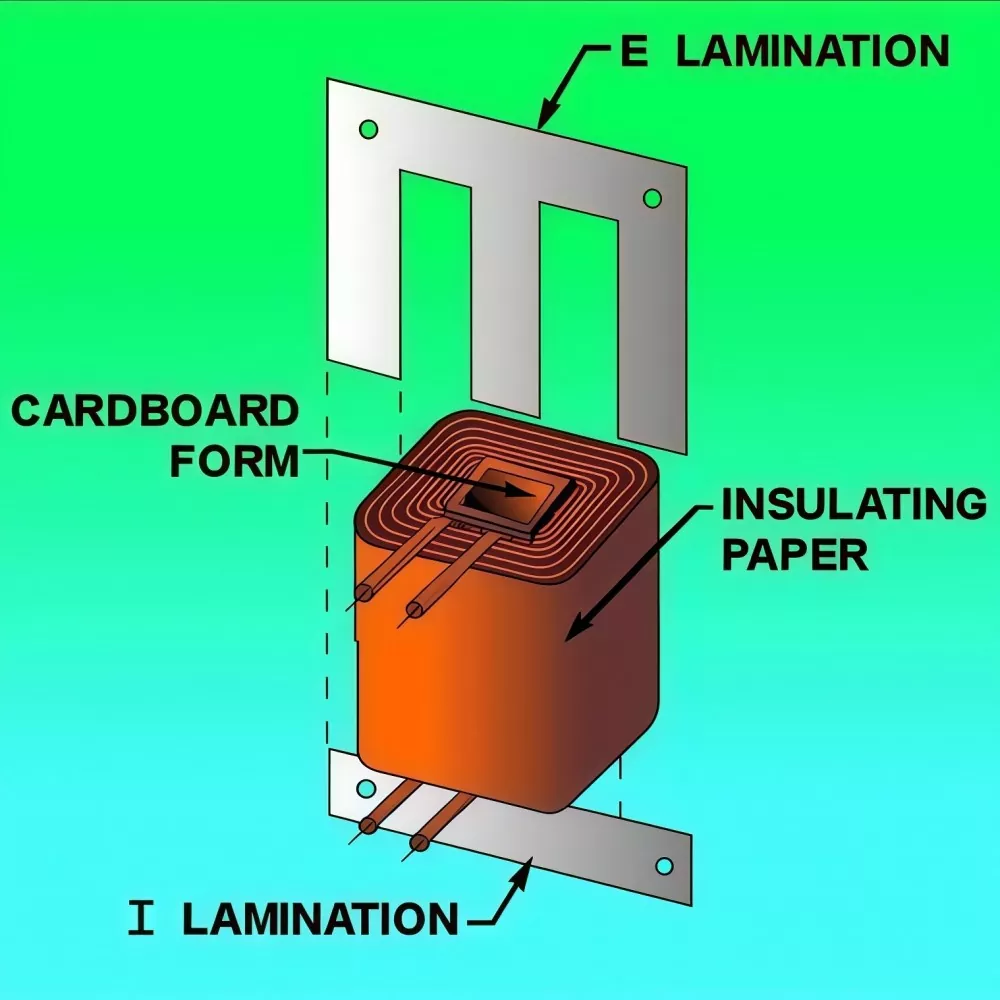

SWER Duty jaoks häälestatud mähise disain:

SWER-i ühepoolusega monteeritud trafo mähis on optimeeritud SWER-i spetsiifiliste pingetingimuste jaoks, selle asemel et kasutada ühtlast isolatsioonistruktuuri.

Gradiendi isolatsiooni disain A-klemmist (liin) kuni X-klemm (maandus)

Klemm, mis on tugevdatud pideva liinipinge pinge jaoks

Progressiivne isolatsioon, mis on sobitatud mähise tegeliku pingetasemega

X-klemm tugevdatud pooluste otsemaandusühenduse jaoks

Erinevalt tavalistest trafodest loodud asümmeetriliste SWER-pingetingimuste jaoks

See disain parandab töökindlust ja isolatsiooniohutust maapiirkondade SWER jaotussüsteemides.

Traditsioonilised ühefaasilised trafod kasutavad mõlema terminali ühtlast poolisolatsiooni. SWER-režiimis tähendab see, et isolatsioonipinge kahekordistub ja rike ilmneb tavaliselt 3–5 aasta jooksul. GUANGBIANI sihipärane lähenemine hoiab isolatsioonipinge konstruktsiooni piires kogu trafo kogu kasutusea jooksul.

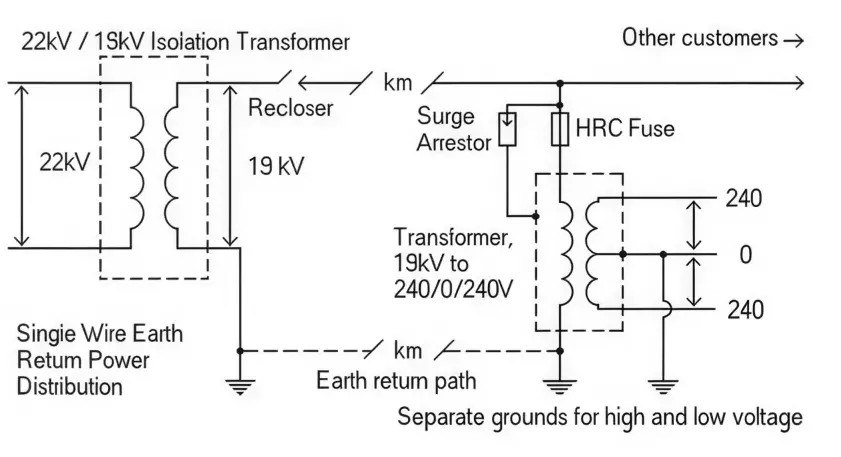

Kuidas maandusseade hoiab pinge stabiilsena?

● Liiga suur maandusklemmi ristlõige vähendab maandustee takistust ja parandab voolu tagasivoolu stabiilsust

● Väiksem takistus aitab vältida lahtiste ühenduste riske ja kohalikku ülekuumenemist

● Tagab stabiilse suletud ahelaga SWER-i voolutee väljundpinge kõikumisega ±2% piires

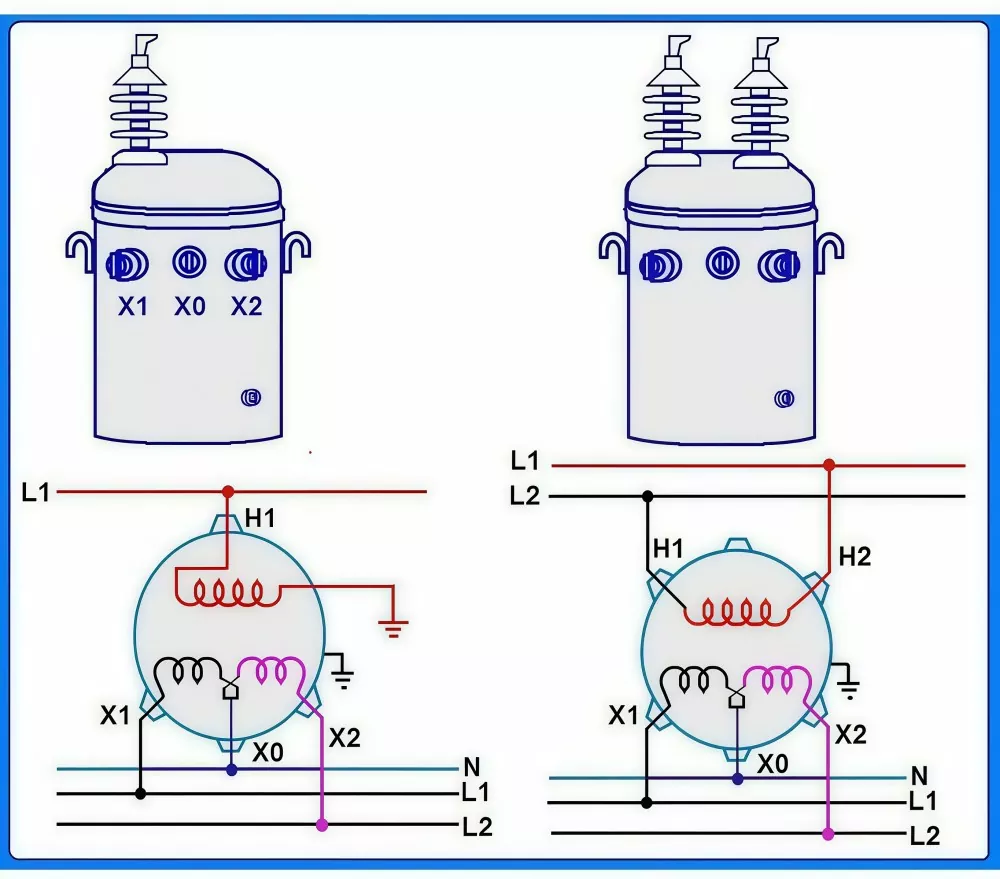

● Mähised järgivad IEC A/X klemmide märgistamise standardeid, vältides juhtmestiku vigu, nagu vastupidine polaarsus, ja tagades õige SWER-i paigaldamise

Pikamaa pingeregulatsioon:

● Varustatud 5-positsioonilise koormuseta astmelülitiga (vahemikus 18kV–20kV)

● Kompenseerib pingelangust pikkadel SWER jaotusliinidel

● Säilitab stabiilse 240 V väljundi liini algusest lõpuni

● Kõik kraaniseaded on tehases kalibreeritud vastavalt IEC täpsusstandarditele

See tagab järjepideva jõudluse ja allavoolu seadmete kaitse kaugmaa elektrivõrkudes.

Kuidas see rasketes oludes vastu peab?

Õliga sukeldatud suletud korpus hoiab vee ja tolmu eemal, talub temperatuurikõikumisi ja kaitseb UV-kiirguse eest. See töötab vahemikus -40 °C kuni +55 °C – nii et kõrged platood, lagedad karjamaad, metsaalad ja kõrbetasandikud jäävad kõik selle tööaknasse ilma eriliste muudatusteta.

ONAN jahutus – lühend sõnadest oil natural air natural – ei tugine ventilaatoritele, pumpadele ega millelegi, mis pöörleb või kulub. Pärast varda külge poltidega kinnitamist hoolitseb see enda eest üsna palju. Meeskondade jaoks, kes töötavad töötunde lähimast hooldusveokist eemal, tähendab see palju madalamaid hoolduskulusid seadme eluea jooksul.

Vastavus rahvusvahelistele standarditele

Iga seade on projekteeritud, ehitatud ja testitud vastavalt standardile IEC 60076 – jõutrafode ülemaailmselt tunnustatud standardile. Paberimajandus ja jälgitavus on paigas alates tehase põrandast.

Iga trafoga on kaasas täielikud tehasekatsete aruanded – need on kasulikud, kui teete projektidele pakkumisi või peate läbima kontrolli.

SWER-süsteemid näevad ühefaasilisi maandusvigu erinevalt kui standardvõrgud. See trafo võtab nendel rikketingimustel 20-kordset nimivoolu 2 sekundi jooksul – kui see on ühendatud standardse liinikaitsega, kõrvaldab see tõrked kiiresti ja hoiab seadmes kahjustuste eest.

Kus seda kasutatakse?

SWER-i ühepooluseline trafo on ideaalne odavaks pikamaa- ja kaugtoiteallikaks:

● Maapiirkondade elektrifitseerimine: eraldatud kodude toide kuni ~70% madalama liiniehituse maksumusega võrreldes tavasüsteemidega

● Kauged mehitamata objektid: telekomitornid, ilmajaamad, metsa-/tulekahjude seirepunktid, piiripostid

● Põllumajandus: niisutuspumbad, loomakasvatussüsteemid, kasvuhooned ja hajutatud põllumajandusseadmed

● Ehitus- ja kaevanduslaagrid: ajutine toide kiirteedele, raudteedele ja kaevandustöödele enne võrgu laiendamist

● Saared ja võrguvälised rajatised: väikesed kuurordid, metsavahtide jaamad ja kauge turismiinfrastruktuur

Praktiline lahendus piirkondadele, kus tavapäraste kolmefaasiliste võrkude laiendamine ei ole kulutõhus.

Miks GUANGBIAN SWER-i üksus töötab paremini?

Standardtrafod on SWER-süsteemides sageli hädas, põhjustades isolatsioonipingeid, pinge ebastabiilsust ja suuremaid hooldusvajadusi.

GUANGBIAN SWER ühepoolusega monteeritud trafo on loodud spetsiaalselt SWER-i tööks:

● Spetsiaalne mähise ja isolatsiooni disain SWERi tingimuste jaoks

● Optimeeritud maandusstruktuur stabiilse tagasivoolu tagamiseks

● Täiustatud pinge stabiilsus ja süsteemi töökindlus

● Vähenevad hooldusprobleemid ja pikem kasutusiga

● Lihtsam kontrollinõuete täitmine

● Mõeldud reaalsete SWER-rakenduste jaoks, ei ole kohandatud tavapärastele trafomudelitele.

Globaalsed standardid ja kvaliteedi tagamine

Zhejiang Guangbian Electric Power Technology Co., Ltd on alates 2004. aastast loonud tugeva tehnilise aluse, arenenud kodumaisest trafotootjast ülemaailmseks tarnijaks.

Peamised eelised hõlmavad järgmist:

● 20+ aastat trafode inseneri kogemust

● Sertifitseeritud insenerimeeskond, kellel on rahvusvahelised standarditeadmised

● Mitme töökojaga tootmissüsteem, mis tagab protsessi täieliku jälgitavuse

● Disaini, tõhususe ja ohutusnõuete pidev täiustamine

● 2020. aastal loodud sõltumatud eksporditoimingud

See tagab, et iga SWERi ühepooluseline trafo vastab ülemaailmsetele usaldusväärsuse ja ohutuse ootustele.

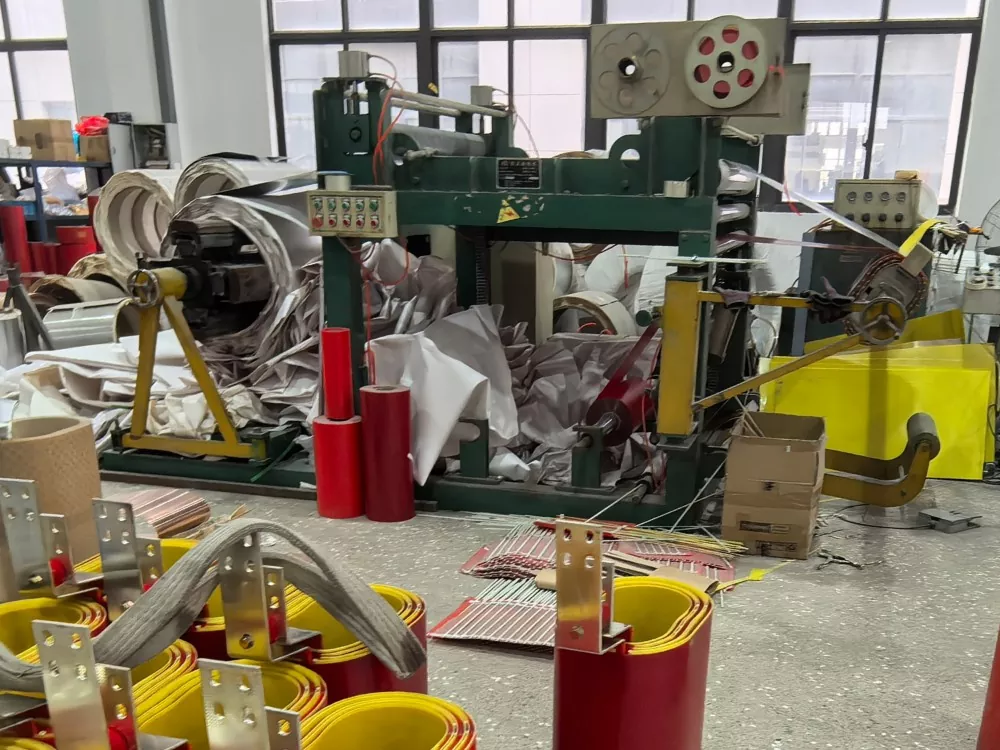

Meie tehas

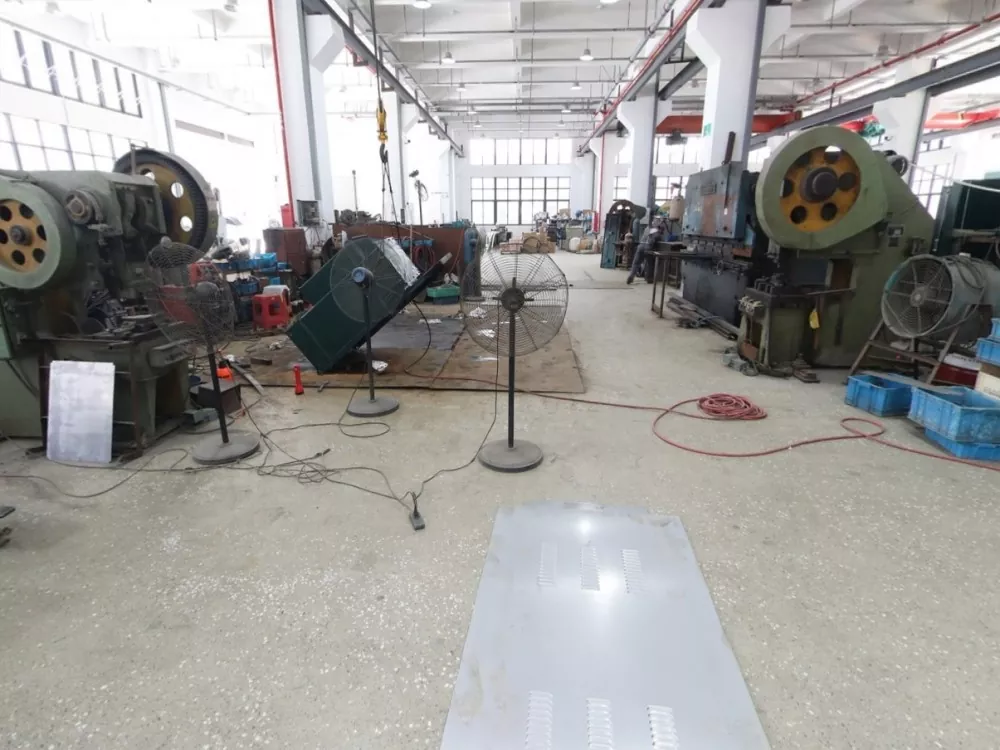

Plekitöökoda

Fooliumi kerimistöökoda

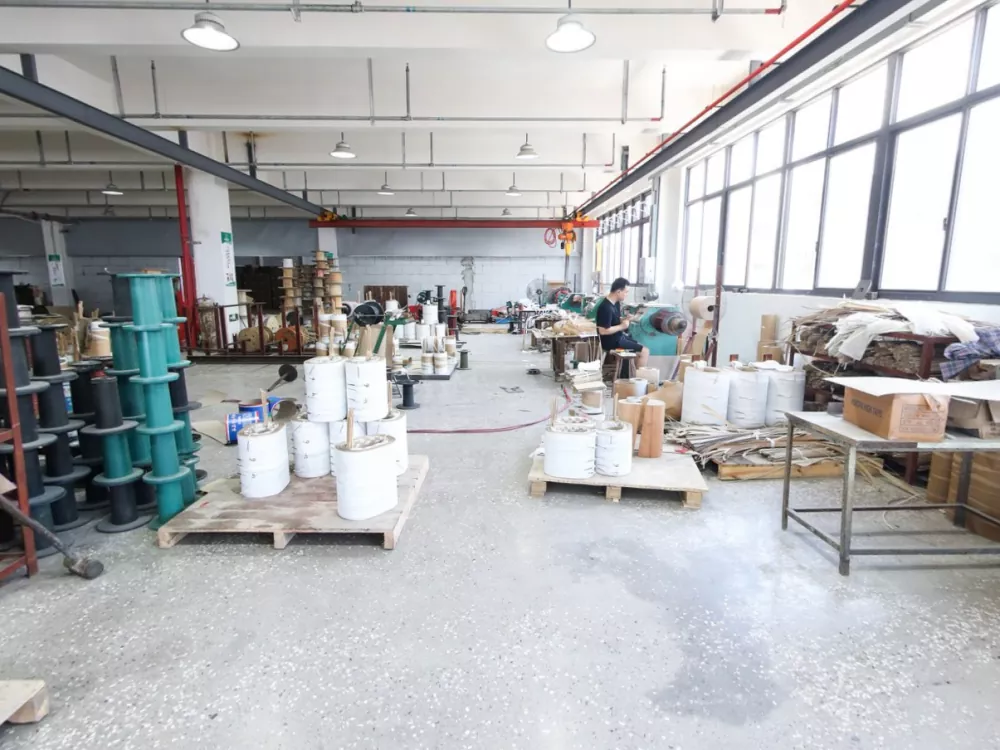

Kerimistöökoda

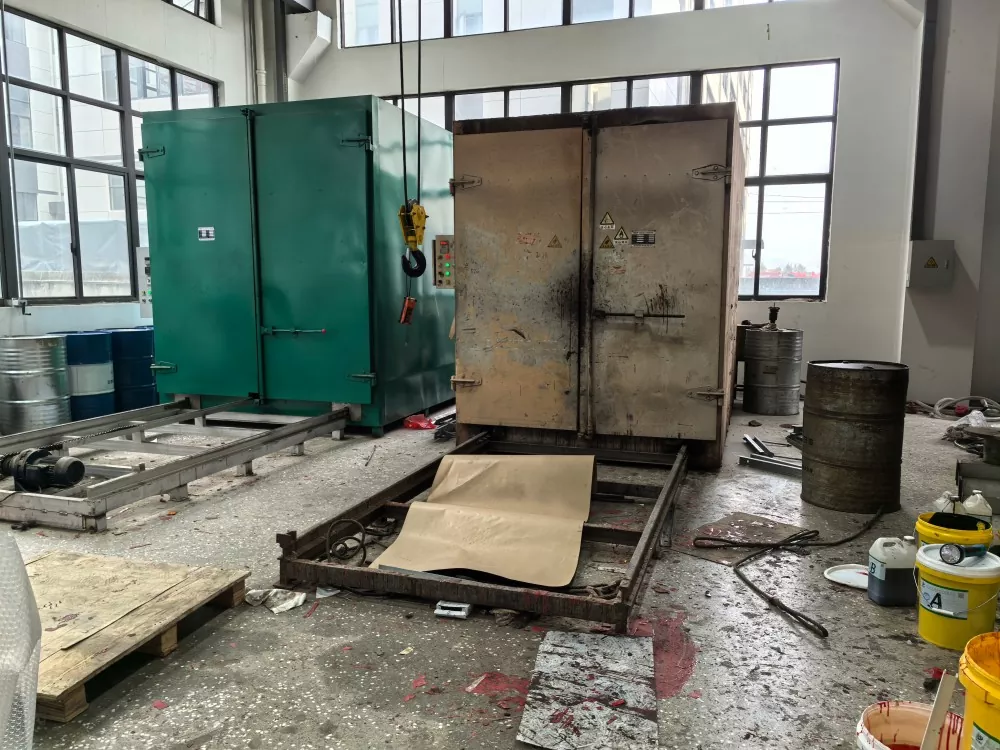

Kerimisahju töötuba

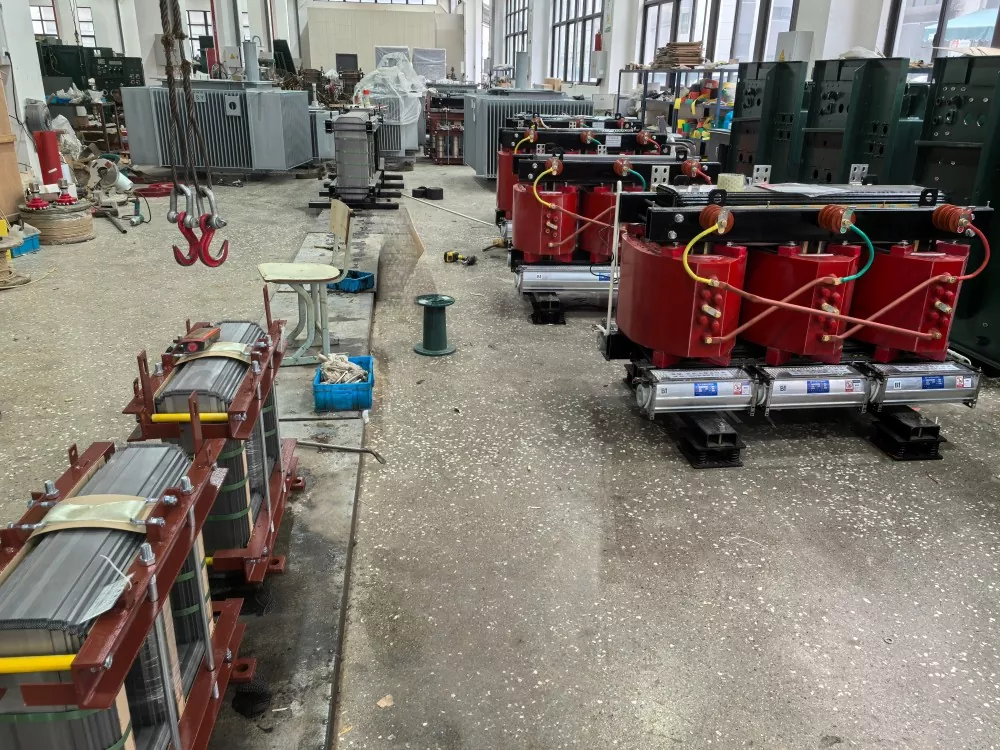

Trafo montaaži töökoda

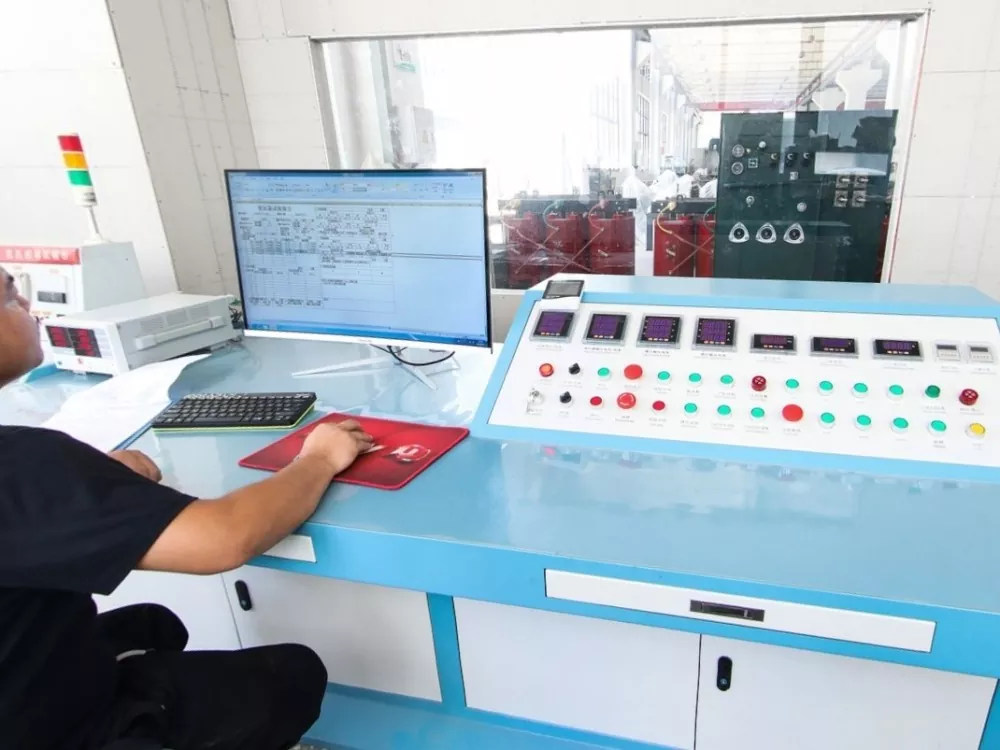

Trafo kasutuselevõtu töökoda
