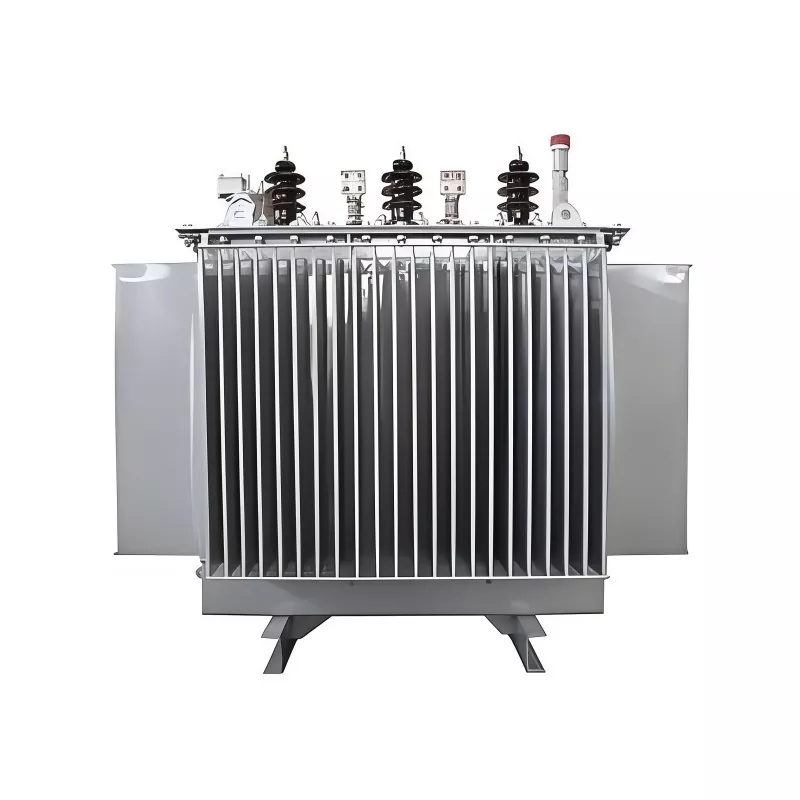

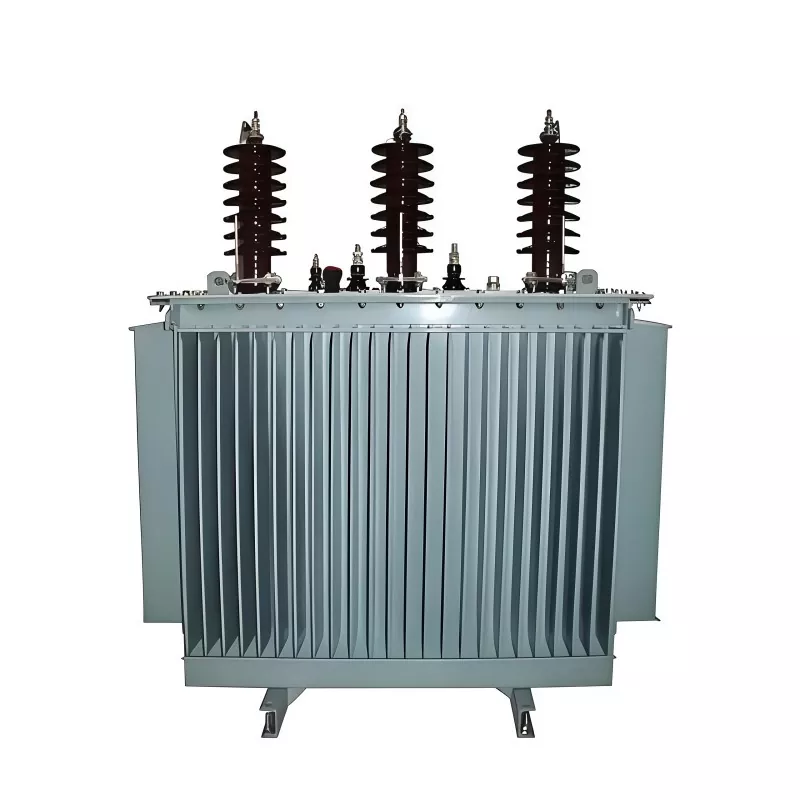

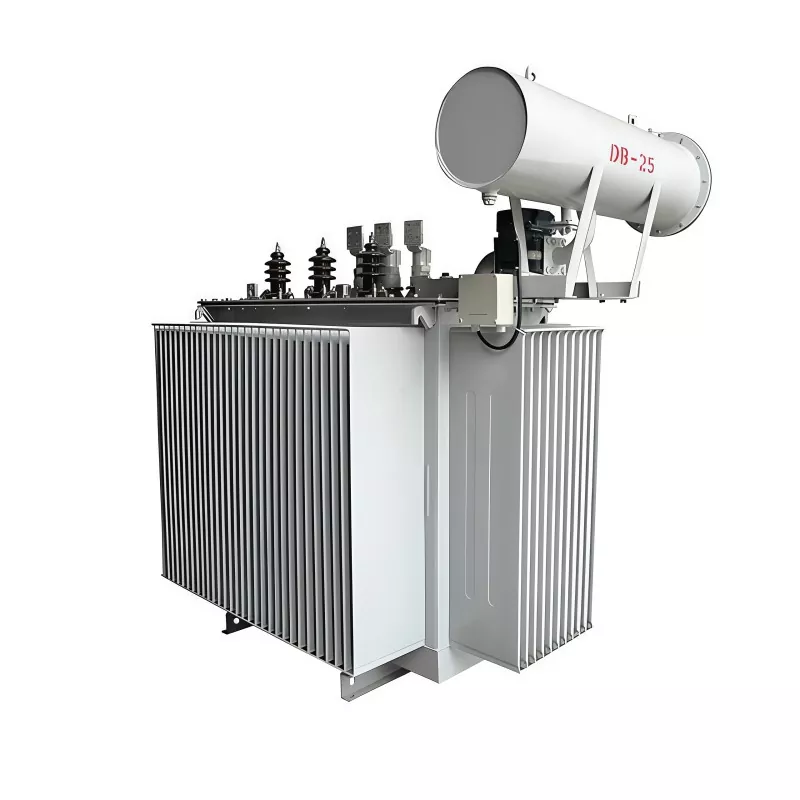

800KVA 35KV kolmefaasiline õliga sukeldatud jaotustrafo

GUANGBIANi toodetud 800KVA 35KV kolmefaasiline õlijaotustrafo on keskpinge võimsusmuundur, mis on mõeldud kõrgepinge elektri (35kV) vähendamiseks madalpinge tasemele (tavaliselt 0,4kV või 0,415kV) lõppkasutajatele kasutamiseks.

See kasutab isoleerõli nii jahutuskeskkonnana kui ka dielektrilise keskkonnana, tagades seadmete stabiilse töö, tõhusa soojuse hajumise ja pika tööea nii välis- kui ka tööstuskeskkonnas.

Toote mehaanilise tugevuse ja lühisetaluvuse edasiseks suurendamiseks oleme rakendanud uuenduslikke disainilahendusi selle õlitrafo õlikanali paigutuse ja mähiste ühenduse konfiguratsiooni osas. Lisaks kasutame toote kõigi muude komponentide puhul eranditult osi, mida tarnivad meie pikaajalised, väga hea mainega ja kvaliteetsed müüjad. Kõik meie jõupingutused on suunatud sellele, et välisturgudele eksportimisel saaks selle toote ohutult ja sujuvalt integreerida kohalikesse elektrivõrkudesse, teenides seeläbi tõhusalt laiemat avalikkust.

Peamised eelised

Kõrge efektiivsusega jõudlus:Optimeeritud südamiku konstruktsioon vähendab tühikäigu- ja koormuskadusid

Tugev ülekoormusvõime:Käsitleb tõhusalt lühiajalist tippnõudlust

Suurepärane soojusjuhtimine:Õliringlus tagab stabiilse temperatuuri kontrolli

Pikk kasutusiga:Tavaliselt mõeldud 20–30 aastaks tööks

Kõrge töökindlus:Stabiilne jõudlus kõikuvate koormuse tingimustes

Kulusäästlik tegevus:Vähendatud energiakadu vähendab pikaajalisi kasutuskulusid

Vastupidavus välistingimustes:Sobib karmidesse keskkondadesse korraliku korpusega

Tehniline dokument

Töökeskkond

Temperatuuri tingimused:

Pikaajaline töökeskkonna temperatuur: -25 ℃ ~ +45 ℃.

Maksimaalne töökeskkonna temperatuur: mitte üle +50 ℃.

Säilitus- ja transporditemperatuur:

-40 ℃ ~ +60 ℃.

Niiskuse tingimused:

Suhteline õhuniiskus: ≤95% temperatuuril 25 ℃

Nõuded kõrgusele:

Nimetatud kõrguse kohanemisvahemik: ≤1000 meetrit

Meie tehas

Plekitöökoda

Fooliumi kerimistöökoda

Kerimistöökoda

Kerimisahju töötuba

Trafo montaaži töökoda

Trafo kasutuselevõtu töökoda

Hooldusjuhised

Nõuetekohane hooldus tagab pikaajalise töökindluse ja ohutuse:

Rutiinne ülevaatus

● Kontrollige regulaarselt õlitaset ja õli temperatuuri

● Kontrollige õlileket või ebatavalist heli

● Jälgige koormustingimusi ja pinge stabiilsust

Õli testimine

● Dielektrilise tugevuse test (BDV test)

● Niiskusesisalduse analüüs

● Lahustatud gaasi analüüs (DGA) vea tuvastamiseks

Elektrihooldus

● Pingutage klemmide ühendusi perioodiliselt

● Mõõtke isolatsioonitakistus

● Kontrollige mähise takistuse tasakaalu

Jahutussüsteemi kontroll

● Veenduge, et radiaatori ribid oleksid puhtad

● Eemaldage jahutuspindadelt tolm ja praht

Soovitatav hooldustsükkel

● Põhiülevaatus: kord kuus

● Õli testimine: iga 6–12 kuu järel

● Põhjalik remont: iga 3–5 aasta järel (olenevalt koormustingimustest)

Rakendused

800KVA 35KV kolmefaasiline õliga sukeldatud jaotustrafo sobib paljude keskmise kuni suure energiavajaduse stsenaariumide jaoks:

● Tööstuslikud tootmisettevõtted

● Kaevandustööd ja rasketehnika objektid

● Kaubanduskompleksid ja kaubanduskeskused

● Taastuvenergiasüsteemid (päikese- ja tuulealajaamad)

● Elektrivõrgu jaotus maapiirkondades ja linnades

● Infrastruktuuriprojektid (raudtee, maantee, ehitusplatsid)

● Kommunaalalajaamad ja piirkondlikud jaotusjaamad

KKK

Q1: Mis on 800KVA 35KV trafo põhifunktsioon?

See vähendab 35 kV keskpinge elektrit tööstuslikuks ja kaubanduslikuks tarbimiseks kasutatavaks madalpingeks.

Q2: Mis vahe on õliga sukeldatud ja kuivtüüpi trafodel?

Õlitrafod kasutavad jahutamiseks ja isolatsiooniks isolatsiooniõli, pakkudes võrreldes kuivtüüpi trafodega paremat soojuse hajumist ja suuremat ülekoormusvõimet.

Q3: kas seda trafot saab kasutada õues?

Jah. See on loodud spetsiaalselt välisalajaamade ja karmide keskkonnatingimuste jaoks.

Q4: Millised tegurid mõjutavad trafo efektiivsust?

Tõhusust mõjutavad põhimaterjali kvaliteet, koormusmäär, mähismaterjal (vask/alumiinium) ja hooldusseisund.

K5: kas kohandamine on saadaval?

Jah. Pingesuhet, mähise materjali, kraanilüliti tüüpi ja paagi konstruktsiooni saab kohandada vastavalt projekti nõuetele.
