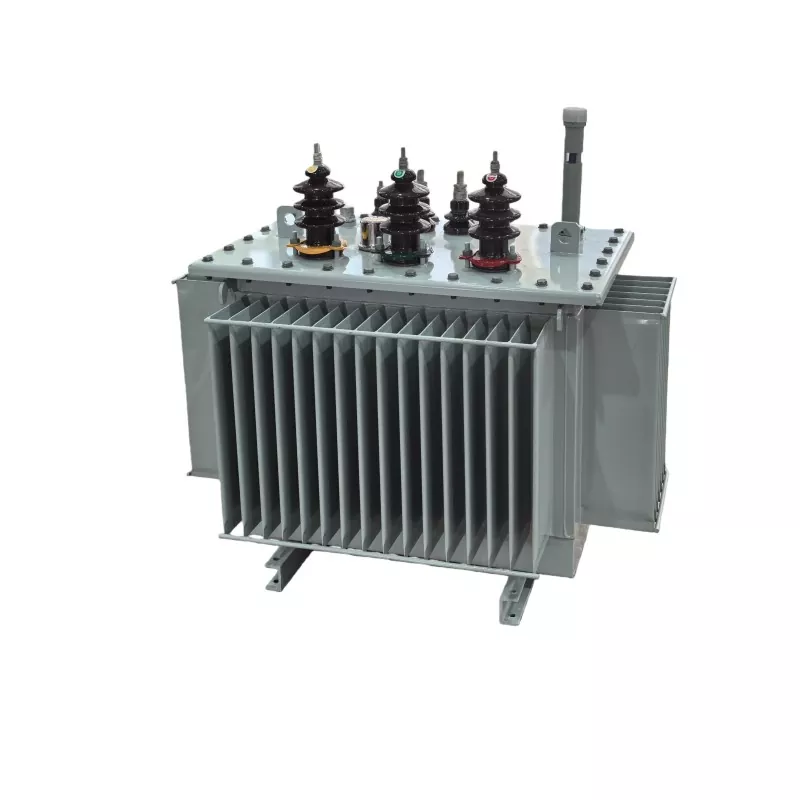

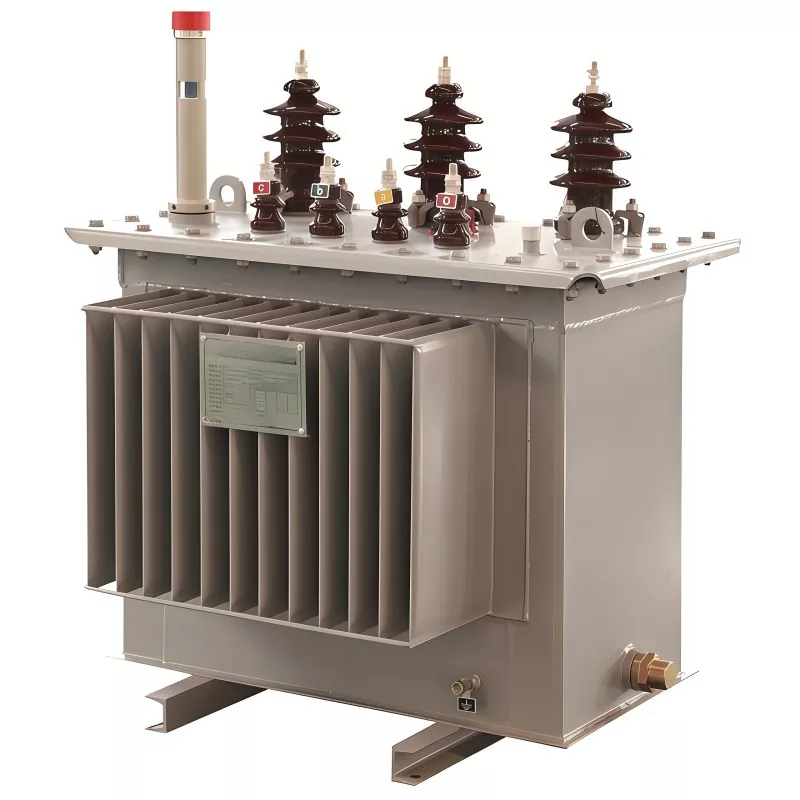

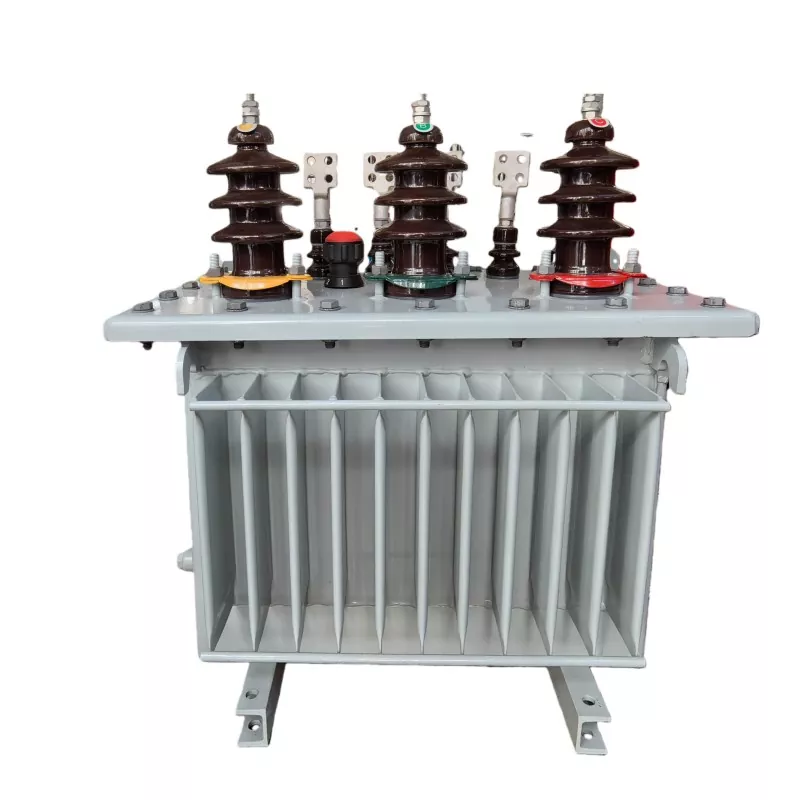

100KVA 11KV õliga sukeldatud trafo

100 KVA 11 KV õlitrafo on keskpinge jaotustrafo, mis on ette nähtud 11 kV primaarpinge vähendamiseks madalpinge tasemele (tavaliselt 400 V / 415 V / 0,4 kV) tööstus-, kaubandus- ja elektrijaotussüsteemides.

See kasutab mineraalset isolatsiooniõli nii jahutus- kui isolatsioonikeskkonnana, tagades stabiilse soojusliku jõudluse ja kõrge dielektrilise tugevuse pideva koormuse tingimustes.

Taotlusjuhtum

Üks Aafrika klient võttis hiljuti kasutusele ettevõtte GUANGBIAN toodetud 100 KVA 11 KV õlitrafo, et asendada rikkis trafo, mis sai kohalikus elektrijaotussüsteemis lühiskahjustusi.

Antud projektis kasutati originaaltrafos alumiiniummähiseid, mis valiti kokkuhoiu kaalutlustel. Kuid ebastabiilsete võrgutingimuste ja kasutajapoolsete sagedaste pingekõikumiste tõttu puutus trafo korduvalt kokku ülekoormuse ja lühispingega, mis põhjustas liigse kuumenemise ja võimaliku mähise rikke.

Vask vs alumiinium mähised 100KVA trafo jaoks

100 KVA jaotustrafo jaoks pakub GUANGBIAN mõlemat:

● Vaskmähise võimalus

● Alumiiniummähise võimalus

Kui alumiiniummähised pakuvad madalamat algkulu, siis nende termiline vastupidavus ja mehaaniline tugevus on vaskmähistega võrreldes suhteliselt madalamad.

Ebastabiilsetes energiakeskkondades – näiteks:

● Sagedased pingekõikumised

● Kõrge sisselülitusvoolu tingimused

● Korduvad lühise sündmused

alumiiniummähised on vastuvõtlikumad:

● Ülekuumenemine ülekoormuse tingimustes

● Isolatsiooni halvenemine

● Vähendatud eluiga karmides võrgurakendustes

Kulud vs usaldusväärsus

Kuigi alumiiniummähisega trafode algne ostukulu on madalam, näitavad tegelikud rakendused, et ebastabiilses võrgukeskkonnas võivad elutsükli kogukulud suureneda järgmistel põhjustel:

● Hooldusnõuded

● Ootamatud tõrked

● Asenduskulud

Seetõttu tuleks materjali valikul lähtuda tegelikest töötingimustest, mitte ainult alghinnast, et tagada süsteemi pikaajaline stabiilsus ja vähendada planeerimata seisakuid.

Tehniline dokument

Töökeskkond

Temperatuuri tingimused:

Pikaajaline töökeskkonna temperatuur: -25 ℃ ~ +45 ℃.

Maksimaalne töökeskkonna temperatuur: mitte üle +50 ℃.

Säilitus- ja transporditemperatuur:

-40 ℃ ~ +60 ℃.

Niiskuse tingimused:

Suhteline õhuniiskus: ≤95% temperatuuril 25 ℃

Nõuded kõrgusele:

Nimetatud kõrguse kohanemisvahemik: ≤1000 meetrit

Tehniline positsioneerimine vs konkurendid

Õlisse sukeldatud vs kuivtrafo

Õliga sukeldatud trafod sobivad paremini suure koormusega, välistingimustes ja pika kasutuseaga rakendustes.

Võrreldes madalamate standarditega (S9 / S11 / S13 seeria trend)

● S9: suuremad kaod, aegunud efektiivsusstandard

● S11: Baastase kaasaegne tõhusus

● S13: madala kadudega, suure tõhususega disain (eelistatud eksporditurgudel)

S13-südamiku tehnoloogiaga konstrueeritud 100 KVA trafo võib S11-ga võrreldes vähendada tühikäigukadusid 15–30%, parandades investeeringutasuvust pikaajalisel kasutamisel.

Turutasandi konkurentide positsioneerimine

Võrreldes geneeriliste ravimite tootjatega:

● Parem kadude kontroll (tühikoormus + koormuskadude optimeerimine)

● Tugevam lühisetaluvus

● Täiustatud tihendustehnoloogia (õlilekke vältimine)

● Parem vastavusdokumentatsioon eksporditurgude jaoks

Meie tehas

Plekitöökoda

Fooliumi kerimistöökoda

Kerimistöökoda

Kerimisahju töötuba

Trafo montaaži töökoda

Trafo kasutuselevõtu töökoda

KKK

Q1: Mis on 100KVA õlitrafo eluiga?

Tavaliselt 20–30 aastat, olenevalt koormustingimustest, hooldusest ja paigalduskeskkonnast.

Q2: kas seda saab kasutada õues?

Jah. Õliga sukeldatud trafod on spetsiaalselt loodud välisalajaamade ja karmi keskkonna jaoks.

Q3: millist hooldust on vaja?

● Regulaarne õlitaseme kontroll

● Perioodiline õli dielektriline testimine

● Pukside ja ühenduste pingutamine

● Temperatuuri jälgimine

Hooldusintervallid on tavaliselt pikemad kui kuivtrafodel.

Q4: Mis vahe on 11KV ja 10KV trafode vahel?

11KV on kõrgem süsteemi pingetase, mida tavaliselt kasutatakse rahvusvahelistes jaotusvõrkudes. Toimimispõhimõtted jäävad sarnaseks, kuid isolatsiooninõuded on rangemad.

K5: Kas see sobib taastuvenergiaprojektide jaoks?

Jah. Seda kasutatakse laialdaselt päikese- ja tuuleenergia jaotussüsteemides selle stabiilsuse ja ülekoormuse taluvuse tõttu.
