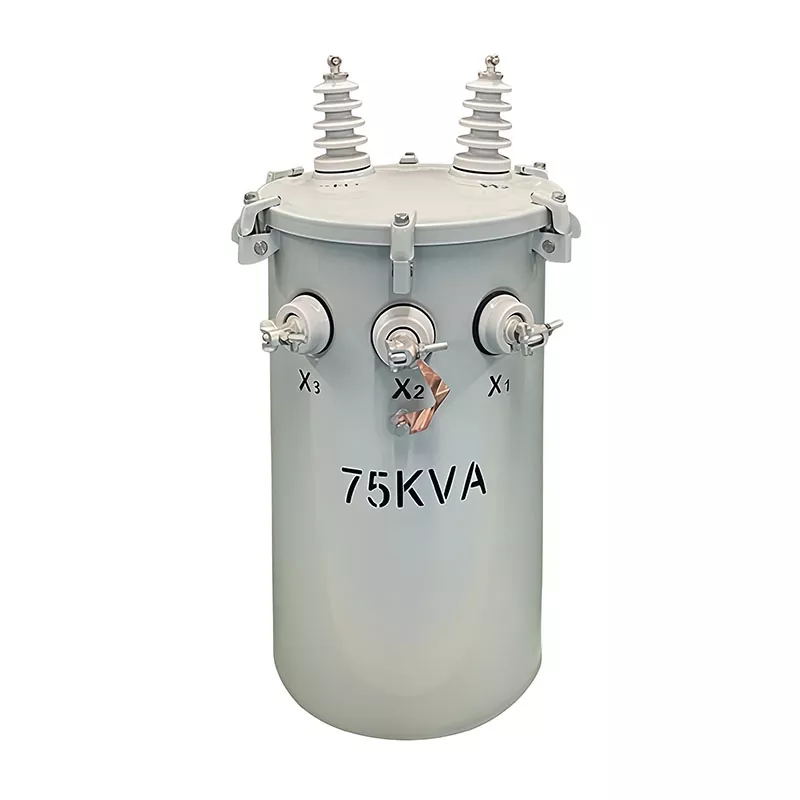

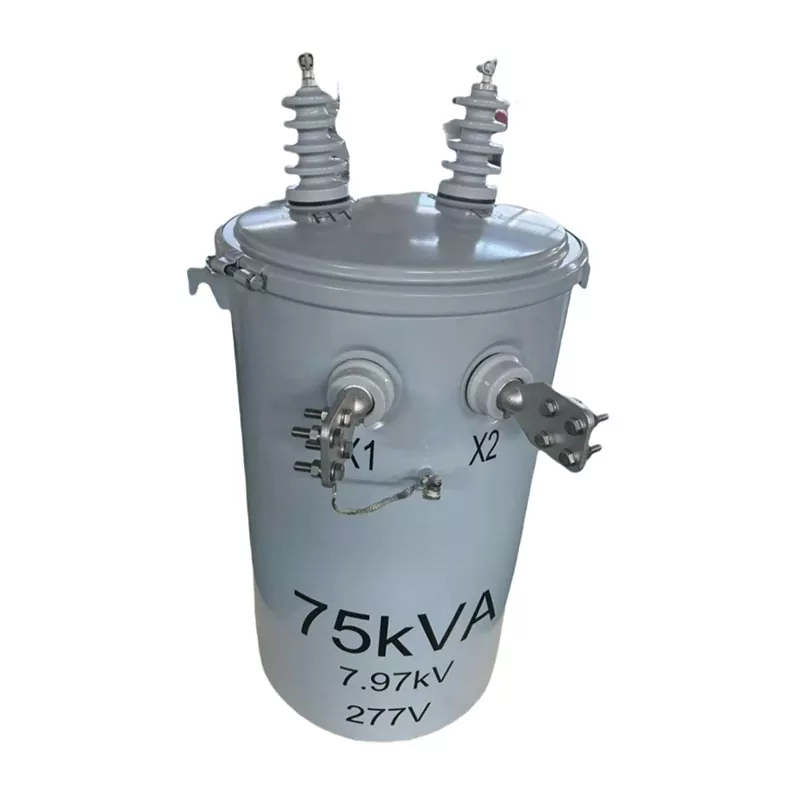

75KVA poolusele paigaldatav trafo

Guangbiani 75KVA postidele paigaldatav trafo on loodud stabiilseks välistingimustes elektrijaotuseks elamukogukondades, maapiirkondade elektrifitseerimisprojektides, tööstusparkides, koolides, haiglates ja ärihoonetes. See täiustatud isolatsioonisüsteemide ja vastupidava õliga sukeldatud tehnoloogiaga trafo tagab usaldusväärse pingereguleerimise, väikese võimsuskadu ja pika kasutusea erinevates keskkonnatingimustes.

Professionaalse Hiina trafotootjana, kellel on rohkem kui 20 aastat kogemust, on Guangbian spetsialiseerunud kvaliteetsete, alla 35 KV mastile paigaldatavate trafode tootmisele klientidele kogu Aafrikas, Kagu-Aasias, Kesk-Aasias, Lõuna-Ameerikas ja Lähis-Idas.

Mis on 75KVA poolusele paigaldatav trafo?

75KVA poolusele paigaldatav trafo on kompaktne õliga sukeldatud jaotustrafo, mis paigaldatakse otse kommunaalpostidele, et muuta keskpinge elekter madalpingeks, mis sobib kodudesse, ärihoonetesse ja väikestesse tööstuslikesse rakendustesse.

Seda tüüpi trafot kasutatakse laialdaselt, kuna see pakub:

● Tõhus voolujaotus

● Lihtne paigaldus ja hooldus

● Vähendatud maakasutus

● Suurepärane ilmastikukindlus

● Stabiilne pikaajaline töö

Guangbian 75KVA trafo on valmistatud vastavalt rahvusvahelistele trafostandarditele ja seda saab kohandada erinevate võrgusüsteemide ja pingenõuete jaoks.

Võimsus ja faas

Alustage trafo andmelehe ülaosas "75KVA, ühefaasiline". KVA tähistab kilovolt-ampreid - näivvõimsuse mõõt. 75 KVA on maksimaalne koormus, mida see seade talub. Märksõna: "saab hakkama", mitte "peab jooksma". Praktikas hoidke koormust umbes 80% nimivõimsusest. See pikendab oluliselt trafo kasutusiga.

Ühefaasilisel trafol on üks sisendfaas ja üks väljundfaas. See sobib elamupiirkondadesse, tänavavalgustusse ja väikestesse äriruumidesse. Kolmefaasilised seadmed aga teenindavad tehaseid ja büroohooneid, kus on vaja 380 V tööstusvoolu.

Pinge parameetrid

Primaarpinge: 4160 Grd Y / 2400V

See ütleb teile, millega kõrgepinge pool ühendada saab. "Grd Y" tähendab maandatud Wye ühendust – neutraalne on maandusega seotud. 4160 V on line-to-line pinge, 2400 V on line-to-line pinge. See on Põhja-Ameerika jaotussüsteemides tavaline reiting, mistõttu näete sageli eksporditurgude spetsifikatsioonides loetletud 4160 V trafot.

Kraanlülitil on 5 asendit: +2,5%, 0%, -2,5%, -5%, -7,5%. Kui sissetulev pinge kõigub, saate kraani reguleerida, et väljund oleks stabiilne. Asend B või 2 tähistab nimiseadet.

Sekundaarne pinge: 120/240V

See on madalpinge väljundi pool. Ühefaasiline trafo annab tavaliselt 120 V või 240 V. 240 V väljund talub suuremaid koormusi, nagu vahelduvvooluseadmed ja veesoojendid. 120 V pool? See on mõeldud valgustite ja seinakontaktide jaoks. Kui mõlemad pinged on ühes seadmes, ei vaja te eraldi astmelist seadistust.

Materjalid ja töötlus

Mähismaterjal: vask

Vask juhib paremini kui alumiinium, nii et see töötab jahedamalt ja kulutab vähem energiat. Ehitame GUANGBIANI Hiina rajatises vasest – see maksab rohkem ette, kuid pikaajaline töökindlus on seda väärt.

Südamik: teradele orienteeritud räniteras

Silikoonteras on see, mis paneb trafo magnetiliselt tööle. "Teradele orienteeritud" tähendab lihtsalt, et kristallid asetsevad ühes suunas - see vähendab magnetkaod. Tulemus? Koormuseta kaod jäävad madalaks ja efektiivsus tõuseb.

Jahutusmeetod: ONAN

ONAN = Oil Natural, Air Natural. Õli liigub ise, tõmmates soojust südamikust ja mähistelt. Pole pumpasid. Fänne pole. Vähem asju, mis ebaõnnestuvad. Mastile paigaldatud seadme puhul, mis asub eikuskil, loeb selline lihtsus.

Tõhususe mõõdikud

Koormuse kadu: ≤225W | Koormuskadu: ≤750W | Takistus: ≤2,5%

Koormuskaotus on see, mida trafo tõmbab lihtsalt istudes pinge all, kuid koormata. 225 vatti on üsna vähe. Koormuskadu toimub täisvõimsusel – 750 W on selle suurusklassi puhul normaalne. Takistus, umbes 2,5%, mõjutab lühisvoolu ja pinge reguleerimist.

Ergastusvool ≤2,5% näitab, et südamiku kvaliteet on kindel. Magnetiseerimiseks pole palju jõudu vaja. Need on numbrid, mida leiate igal GUANGBIAN trafo andmelehel – me toodame Hiinas ja testime iga seadet enne tehasest lahkumist.

Sertifitseerimisstandardid

IEEE C57.12 seeria, ANSI C57.12.20

IEEE C57 on elektri- ja elektroonikainseneride instituudi trafo tehniline standard. ANSI on Ameerika riiklik standardiinstituut. Kui üksus vastab mõlemale, teate, et projekteerimis- ja katsemeetodid vastavad rahvusvahelisele tasemele.

Trafo andmelehe lugemine nõuab veidi harjutamist, kuid see on hankimisel põhioskus. Kas teil on endiselt küsimusi? Võtke ühendust GUANGBIANI tehnilise meeskonnaga. Toodame oma Hiina tehases ja juhendame teid üks-ühele valikuprotsessis.

Meie tehas

Plekitöökoda

Fooliumi kerimistöökoda

Kerimistöökoda

Kerimisahju töötuba

Trafo montaaži töökoda

Trafo kasutuselevõtu töökoda

Tootmisprotsess

Iga 75KVA poolusele monteeritud trafo tootmine järgib rangeid tootmisprotseduure:

● Trafo südamiku lõikamine ja virnastamine

● Mähise mähise tootmine

● Mahutite valmistamine ja keevitamine

● Vaakumkuivatusprotsess

● Trafo kokkupanek

● Õli täitmine ja tihendamine

● Elektrilise jõudluse testimine

● Lõplik kontroll ja pakendamine

See integreeritud tootmissüsteem aitab Guangbianil säilitada ühtlast toodete kvaliteeti ja kulude konkurentsivõimet.
