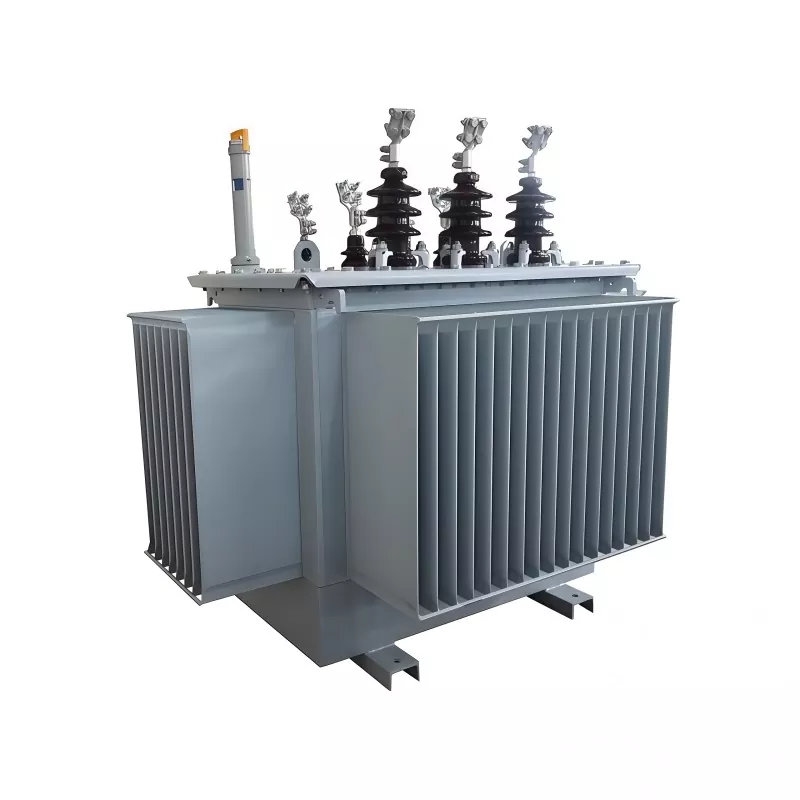

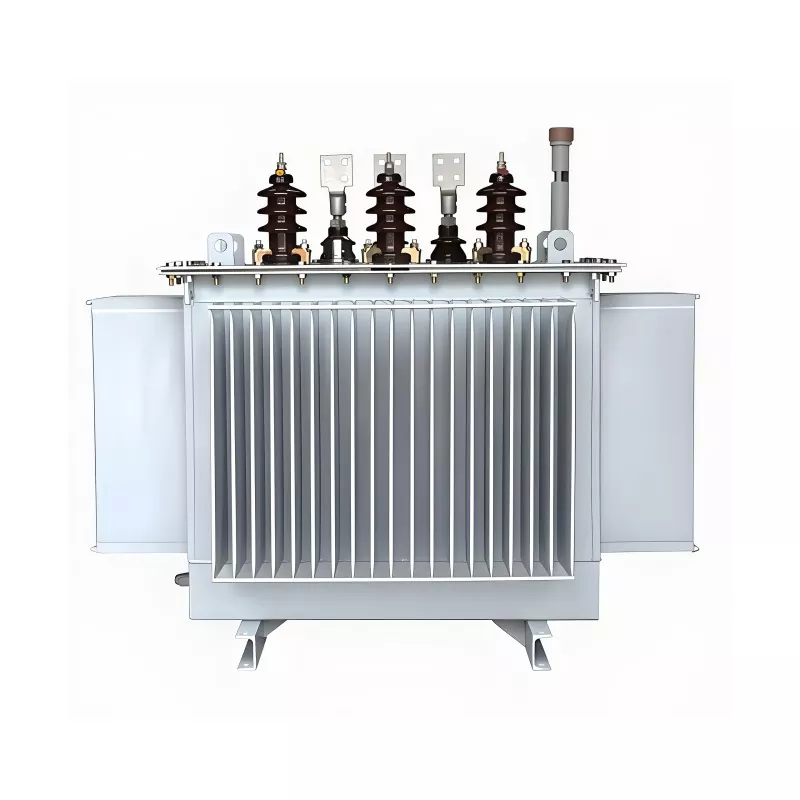

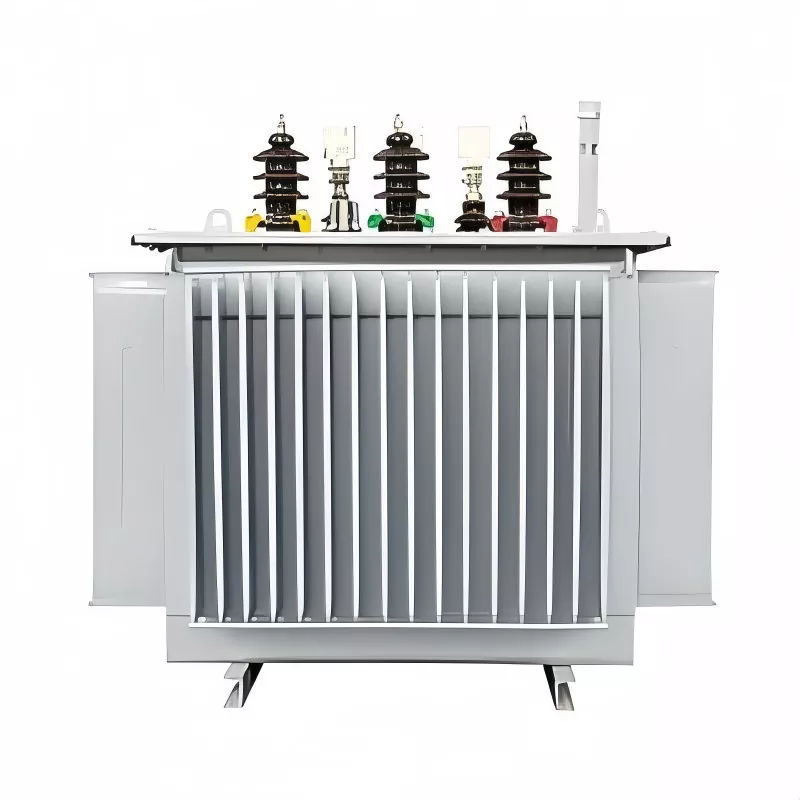

100KVA 20KV kolmefaasiline õliga sukeldatud trafo

See 100KVA 20KV kolmefaasiline õliga sukeldatud trafo, mida toodab Hiinas firma GUANGBIAN, paistab silma oma Yzn5 ühendusgrupi poolest. See on ühenduskonfiguratsioon, kus kõrgepinge mähis kasutab tähtühendust (Y-ühendus), madalpinge mähis kasutab siksakühendust (tuletatud kolmnurkühendusest), madalpinge poolne nullpunkt tõmmatakse välja ning kõrge ja madalpinge mähiste vaheline faasisuhe tuvastatakse "kellameetodi" abil.

Seda kolmefaasilist trafot kasutavad meie kliendid täppispinkide töökodades, mis nõuavad kõrget toitekvaliteeti, et vähendada harmoonilistest häiretest põhjustatud seadmete rikkeid.

Tavaliselt paigaldatakse see:

Tööstuslikud elektrijaotussüsteemid

Maapiirkondade elektrifitseerimise projektid

Väikesed alajaamad

Infrastruktuur ja ehitusplatsid

Kommerts- ja tehnovõrgud

Võrreldes kuivtüüpi trafodega pakuvad õliga sukeldatud trafod paremat jahutust ja suuremat ülekoormuskindlust, muutes need sobivamaks välistingimustes ja rasketes rakendustes.

Peamised omadused ja eelised

1. Stabiilne jõudlus 20KV keskpingesüsteemides

Mõeldud 20KV jaotusvõrkudele, tagades stabiilse pinge muundamise ja töökindla töö ka kõikuvates võrgutingimustes. See parandab elektrisüsteemi üldist stabiilsust ja seadmete kaitset.

2. Kõrge kasutegur madala energiakaoga

Optimeeritud südamiku ja mähise disain vähendab märkimisväärselt tühi- ja koormuskadusid, aidates vähendada pikaajalist energiatarbimist ja tegevuskulusid.

3. Õliga sukeldatud jahutus tugevaks soojuse hajutamiseks

ONAN õliga sukeldatud jahutussüsteem tagab tõhusa soojuse eemaldamise, toetades pidevat täiskoormusel töötamist ja pikendades isolatsiooni eluiga.

4. Suur ülekoormus ja lühise tugevus

Tööstuskeskkondadesse loodud see talub mootori käivituspingeid ja lühispingeid, tagades ohutu ja stabiilse töö suure koormuse tingimustes.

5. Kompaktne struktuur, lihtne paigaldus

Ruumisäästlik disain lihtsa paigalduse ja madala hooldusvajadusega, mistõttu sobib nii uuteks kui ka moderniseeritavateks elektrijaotusprojektideks.

Toote parameeter

Töökeskkonna nõuded

1. Temperatuurivahemik

◦ Standardne töö: -25 ℃ ~ 45 ℃

◦ Ümbritseva temperatuur ei tohi pikaajalise pideva töötamise korral ületada 40 ℃ (et tagada ONAN-jahutus tõhusus).

2. Suhteline õhuniiskus

◦ Maksimaalselt 95% (25 ℃ ümbritseva õhu temperatuuril)

3. Kõrgus merepinnast

◦ Standardne kohandus: ≤1000 m üle merepinna

◦ Kõrgmäestiku kohandamine: ≤3000 m (täiustatud isolatsiooni ja optimeeritud soojuse hajumisega, valikuline).

4. Paigaldussait

◦ Sise- või välistingimustes (välispaigaldus nõuab IP23 kaitseastet, valikuline; siseruumides vaikeseade IP20).

- Hoidke eemal kergestisüttivatest, plahvatusohtlikest, söövitavatest gaasidest ja tolmuallikatest.

◦ Ei mingit tugevat vibratsiooni (vibratsioonikiirendus ≤0,1 g) ega mehaanilist mõju.

5. Ventilatsiooni seisukord

◦ Piisav ventilatsiooniruum: ≥0,5 m vaba ruumi trafo ümber loomulikuks õhuringluseks (oluline ONAN jahutus).

◦ Ülekuumenemise vältimiseks vältige õhuvooluta suletud ruume.

6. Elektrivõrgu keskkond

◦ Sageduste ühilduvus: 50 Hz / 60 Hz kahe sagedusega kohandatav.

◦ Pinge kõikumine: ≤±5% nimisisendpingest (20 KV), et tagada stabiilne töö.

Milliseid probleeme see lahendab?

Tegelikes elektrijaotussüsteemides on seadmete rikke põhjuseks sageli ebastabiilne pinge, ülekoormusliigid ja soojuse akumuleerumine.

See trafo on mõeldud selleks, et lahendada:

● Pinge ebastabiilsus 20KV keskpingevõrkudes

● Sage mootorikäivituse löök tööstussüsteemides

● Ülekuumenemise probleemid pideva töötamise ajal

● Energiakadu pikaajalisel elektrijaotusel

● Ebausaldusväärne jõudlus karmides välistingimustes

Nende süsteemitaseme probleemide lahendamisega tagab see nõudlikes rakendustes stabiilse ja tõhusa toiteedastuse.

Meie tehas

Plekitöökoda

Fooliumi kerimistöökoda

Kerimistöökoda

Kerimisahju töötuba

Trafo montaaži töökoda

Trafo kasutuselevõtu töökoda

Miks valida õliga sukeldatud trafo?

Võrreldes kuivtrafodega pakuvad õliga sukeldatud trafod:

● Parem soojuse hajumise jõudlus

● Suurem ülekoormusvõime

● Pikem kasutusiga

● Stabiilsem jõudlus suure koormuse korral

20KV jaotussüsteemide puhul on õliga sukeldatud disain sageli eelistatud lahendus välitingimustes ja tööstuslikes rakendustes.

Kvaliteedikontroll ja tootmise tagamine

Iga trafo toodetakse rangete kvaliteedikontrolli protseduuride alusel, et tagada stabiilne jõudlus ja ohutusnõuetele vastavus.

Testimine sisaldab:

● Rutiinne elektrilise jõudluse testimine

● Isolatsioonitakistuse testimine

● Temperatuuri tõusu test

● Koormus- ja tühikäigukao testimine

● Lühise taluvuse hindamine

Tootmine järgib rahvusvahelisi standardeid, et tagada töökindlus globaalsetel turgudel.

Hooldus ja kasutusiga

100KVA 20KV kolmefaasiline õliga sukeldatud trafo on mõeldud väheste hooldusvajaduste jaoks. Nõuetekohase paigalduse ja perioodilise kontrolli korral võib kasutusiga ületada 20–25 aastat.

Soovitatav hooldus sisaldab:

● Regulaarsed õli seisukorra kontrollid

● Klemmide ühenduse kontroll

● Temperatuuri jälgimine

● Väliste komponentide puhastamine

KKK

1. Kas see trafo võib töötada pidevalt 24 tundi?

Jah, see on mõeldud pidevaks tööks nimikoormuse tingimustes.

2. Kas 100KVA trafo sobib välipaigaldamiseks?

Jah, õlitrafod sobivad nii sise- kui ka väliskeskkonda.

3. Kas pinget saab kohandada?

Jah, primaar- ja sekundaarpingeid saab kohandada vastavalt projekti nõuetele.

4. Mis on 20KV süsteemi ühilduvuse peamine eelis?

See võimaldab stabiilselt integreeruda keskpinge jaotusvõrkudesse, vähendades ülekandekadusid.

100KVA 20KV kolmefaasiline õlitrafo on usaldusväärne ja tõhus lahendus keskpinge elektrijaotussüsteemidele. Tugeva ülekoormusvõime, väikese energiakaoga disaini ja vastupidava õliga sukeldatud jahutusstruktuuriga tagab see stabiilse pikaajalise jõudluse tööstus- ja kommunaalrakendustes kogu maailmas.
